04
PANNELLI
SOLARI

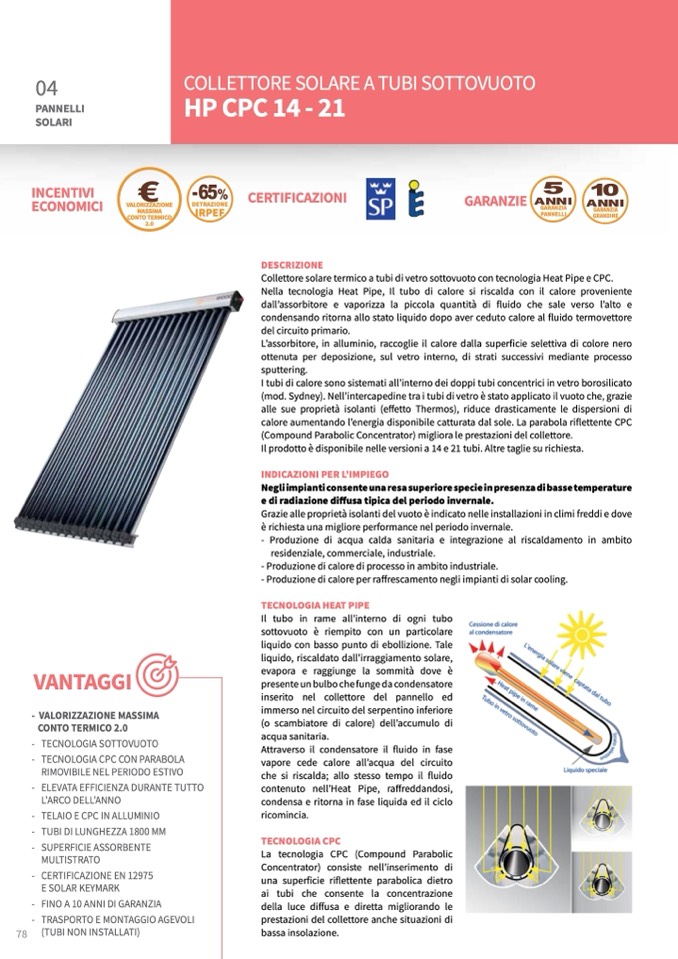

COLLETTORE SOLARE A TUBI SOTTOVUOTO
HPCPC14-21
€
-65
% CERTIFICAZIONI
VALORIZZAZIONE
DETRAZIONE
DESCRIZIONE
Collettore solare termico a tubi di vetro sottovuoto con tecnologia Heat Pipe e CPC.
Nella tecnologia Heat Pipe, Il tubo di calore si riscalda con il calore proveniente
dall’assorbitore e vaporizza la piccola quantità di fluido che sale verso l’alto e
condensando ritorna allo stato liquido dopo aver ceduto calore al fluido termovettore
del circuito primario.
L’assorbitore, in alluminio, raccoglie il calore dalla superficie selettiva di colore nero
ottenuta per deposizione, sul vetro interno, di strati successivi mediante processo
sputtering.
I tubi di calore sono sistemati all’interno dei doppi tubi concentrici in vetro borosilicato
(mod. Sydney). Nell’intercapedine tra i tubi di vetro è stato applicato il vuoto che, grazie
alle sue proprietà isolanti (effetto Thermos), riduce drasticamente le dispersioni di
calore aumentando l’energia disponibile catturata dal sole. La parabola riflettente CPC
(Compound Parabolic Concentrator) migliora le prestazioni del collettore.
Il prodotto è disponibile nelle versioni a 14 e 21 tubi. Altre taglie su richiesta.
INDICAZIONI PER L’IMPIEGO
Negli impianti consente una resa superiore specie in presenza di basse temperature
e di radiazione diffusa tipica del periodo invernale.
Grazie alle proprietà isolanti del vuoto è indicato nelle installazioni in climi freddi e dove
è richiesta una migliore performance nel periodo invernale.
- Produzione di acqua calda sanitaria e integrazione al riscaldamento in ambito
residenziale, commerciale, industriale.
- Produzione di calore di processo in ambito industriale.
- Produzione di calore per raffrescamento negli impianti di solar cooling.
TECNOLOGIA HEAT PIPE
Il tubo in rame all’interno di ogni tubo
sottovuoto è riempito con un particolare
liquido con basso punto di ebollizione. Tale
liquido, riscaldato dall’irraggiamento solare,
evapora e raggiunge la sommità dove è
presente un bulbo che funge da condensatore
inserito nel collettore del pannello ed
immerso nel circuito del serpentino inferiore
(o scambiatore di calore) dell’accumulo di
acqua sanitaria.
Attraverso il condensatore il fluido in fase
vapore cede calore all’acqua del circuito
che si riscalda; allo stesso tempo il fluido
contenuto nell’Heat Pipe, raffreddandosi,
condensa e ritorna in fase liquida ed il ciclo
ricomincia.
TECNOLOGIA CPC
La tecnologia CPC (Compound Parabolic
Concentrator) consiste nell’inserimento di
una superficie riflettente parabolica dietro
ai tubi che consente la concentrazione
della luce diffusa e diretta migliorando le
prestazioni del collettore anche situazioni di
bassa insolazione.
INCENTIVI
ECONOMICI
5 10
MASSIMA
CONTO TERMICO
2.0
IRPEF
GARANZIA
PANNELLI
GARANZIA
GRANDINE
GARANZIE ANNI ANNI
78
VANTAGGI
- VALORIZZAZIONE MASSIMA
CONTO TERMICO 2.0
- TECNOLOGIA SOTTOVUOTO
- TECNOLOGIA CPC CON PARABOLA
RIMOVIBILE NEL PERIODO ESTIVO
- ELEVATA EFFICIENZA DURANTE TUTTO
L’ARCO DELL’ANNO
- TELAIO E CPC IN ALLUMINIO
- TUBI DI LUNGHEZZA 1800 MM
- SUPERFICIE ASSORBENTE
MULTISTRATO
- CERTIFICAZIONE EN 12975
E SOLAR KEYMARK
- FINO A 10 ANNI DI GARANZIA
- TRASPORTO E MONTAGGIO AGEVOLI
(TUBI NON INSTALLATI)
