04

PANNELLI

SOLARI

SCHEMA DI COLLEGAMENTO

COLLETTORE SOLARE A TUBI SOTTOVUOTO

HPCPC14-21

Collegamento in serie di HP CPC 14

SCHEMA DI COLLEGAMENTO

SCColHleEgMamAeDnItoCiOnLsLeErieGdAiMHEPNCTPOC 14

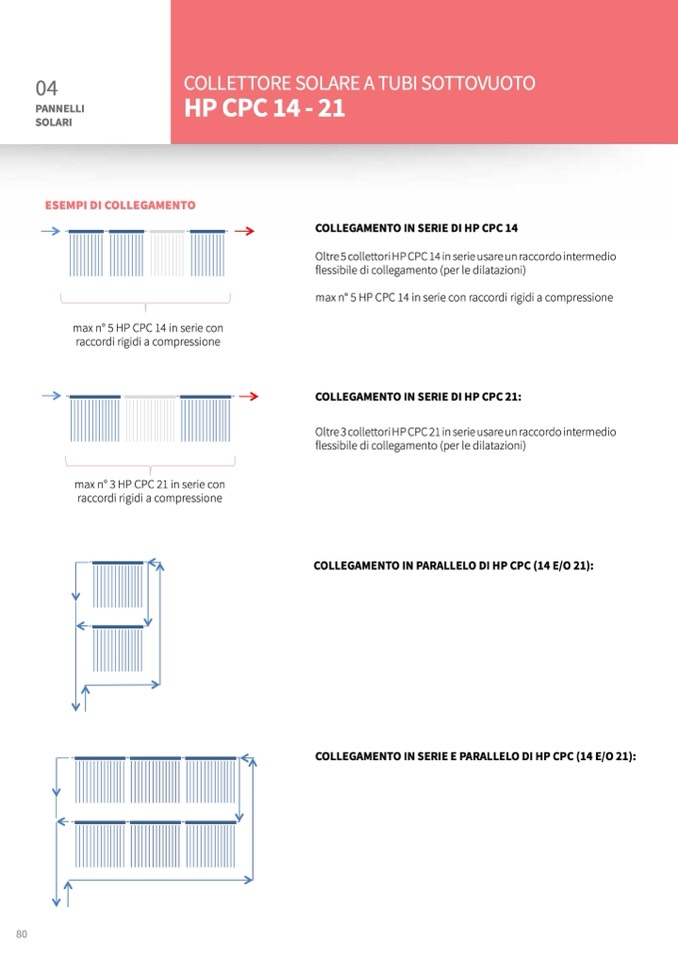

ESEMPI DI COLLEGAMENTO

Collegamento in serie di HP CPC 14

max n° 5 HP CPC 14 in serie con

raccordi rigidi a compressione

COLLEGAMENTO IN SERIE DI HP CPC 14

Oltre 5 collettori HP CPC 14 in serie usare un raccordo intermedio

flessibile di collegamento (per le dilatazioni)

max n° 5 HP CPC 14 in serie con raccordi rigidi a compressione

COLLEGAMENTO IN SERIE DI HP CPC 21:

Oltre 3 collettori HP CPC 21 in serie usare un raccordo intermedio

flessibile di collegamento (per le dilatazioni)

COLLEGAMENTO IN PARALLELO DI HP CPC (14 E/O 21):

Collegamento in serie di HP CPC 21:

Collegamento in serie di HP CPC 21:

Collegamento in serie di HP CPC 21:

max n° 3 HP CPC 21 in serie con

raccordi rigidi a compressione

Collegamento parallelo di HP CPC (14 e/o 21):

Collegamento parallelo di HP CPC (14 e/o 21):

Collegamento

CPC (14 e/o 21):

Collegamento in serie e parallelo di HP CPC (14 e/o 21):

parallelo di HP

COLLEGAMENTO IN SERIE E PARALLELO DI HP CPC (14 E/O 21):

80
