04
PANNELLI
SOLARI

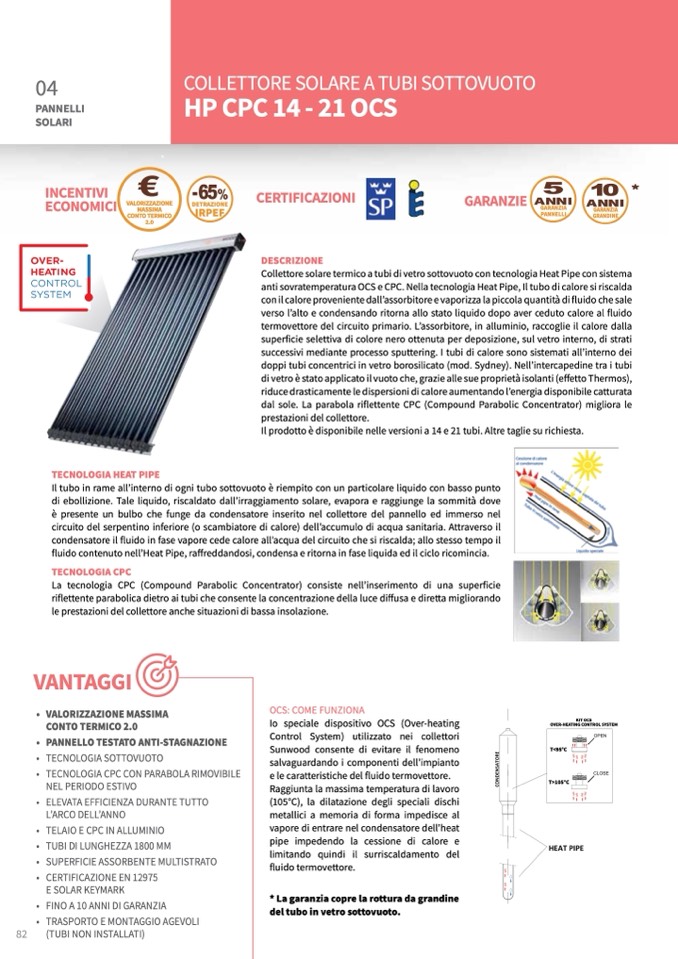

COLLETTORE SOLARE A TUBI SOTTOVUOTO
HPCPC14-21OCS
INCENTIVI
€
-65
%
CERTIFICAZIONI
ECONOMICI
VALORIZZAZIONE
DETRAZIONE
5 10
*
MASSIMA
CONTO TERMICO
2.0
IRPEF
GARANZIE A N N I
GARANZIA
PANNELLI
A N N I
GARANZIA
GRANDINE
DESCRIZIONE
Collettore solare termico a tubi di vetro sottovuoto con tecnologia Heat Pipe con sistema
anti sovratemperatura OCS e CPC. Nella tecnologia Heat Pipe, Il tubo di calore si riscalda
con il calore proveniente dall’assorbitore e vaporizza la piccola quantit
à di fluido che sale
verso l’alto e condensando ritorna allo stato liquido dopo aver ceduto calore al fluido
termovettore del circuito primario. L’assorbitore, in alluminio, raccoglie il calore dalla
superficie selettiva di colore nero ottenuta per deposizione, sul vetro interno, di strati
successivi mediante processo sputtering. I tubi di calore sono sistemati all’interno dei
doppi tubi concentrici in vetro borosilicato (mod. Sydney). Nell’intercapedine tra i tubi
di vetro è stato applicato il vuoto che, grazie alle sue proprietà isolanti (e
ffetto Thermos),
riduce drasticamente le dispersioni di calore aumentando l’energia disponibile catturata
dal sole. La parabola riflettente CPC (Compound Parabolic Concentrator) migliora le
prestazioni del collettore.
Il prodotto è disponibile nelle versioni a 14 e 21 tubi. Altre taglie su richiesta.
TECNOLOGIA HEAT PIPE
Il tubo in rame all’interno di ogni tubo sottovuoto è riempito con un particolare liquido con basso punto
di ebollizione. Tale liquido, riscaldato dall’irraggiamento solare, evapora e raggiunge la sommità dove
è presente un bulbo che funge da condensatore inserito nel collettore del pannello ed immerso nel
circuito del serpentino inferiore (o scambiatore di calore) dell’accumulo di acqua sanitaria. Attraverso il
condensatore il fluido in fase vapore cede calore all’acqua del circuito che si riscalda; allo stesso tempo il
fluido contenuto nell’Heat Pipe, raffreddandosi, condensa e ritorna in fase liquida ed il ciclo ricomincia.
TECNOLOGIA CPC
La tecnologia CPC (Compound Parabolic Concentrator) consiste nell’inserimento di una superficie
riflettente parabolica dietro ai tubi che consente la concentrazione della luce di
ffusa e diretta migliorando
le prestazioni del collettore anche situazioni di bassa insolazione.
VANTAGGI
•
•
•
•
•
•
•
•
•
•
•
VALORIZZAZIONE MASSIMA
CONTO TERMICO 2.0
PANNELLO TESTATO ANTI-STAGNAZIONE
TECNOLOGIA SOTTOVUOTO
TECNOLOGIA CPC CON PARABOLA RIMOVIBILE
NEL PERIODO ESTIVO
ELEVATA EFFICIENZA DURANTE TUTTO
L’ARCO DELL’ANNO
TELAIO E CPC IN ALLUMINIO
TUBI DI LUNGHEZZA 1800 MM
SUPERFICIE ASSORBENTE MULTISTRATO
CERTIFICAZIONE EN 12975
E SOLAR KEYMARK
FINO A 10 ANNI DI GARANZIA
TRASPORTO E MONTAGGIO AGEVOLI
(TUBI NON INSTALLATI)
OCS: COME FUNZIONA
Io speciale dispositivo OCS (Over-heating
Control System) utilizzato nei collettori
Sunwood consente di evitare il fenomeno
salvaguardando i componenti dell’impianto
e le caratteristiche del fluido termovettore.
Raggiunta la massima temperatura di lavoro
(105°C), la dilatazione degli speciali dischi
metallici a memoria di forma impedisce al
vapore di entrare nel condensatore dell’heat
pipe impedendo la cessione di calore e
limitando quindi il surriscaldamento del
fluido termovettore.
* La garanzia copre la rottura da grandine
del tubo in vetro sottovuoto.
KIT OCS
OVER-HEATING CONTROL SYSTEM
T<95°C
T>105°C
82
