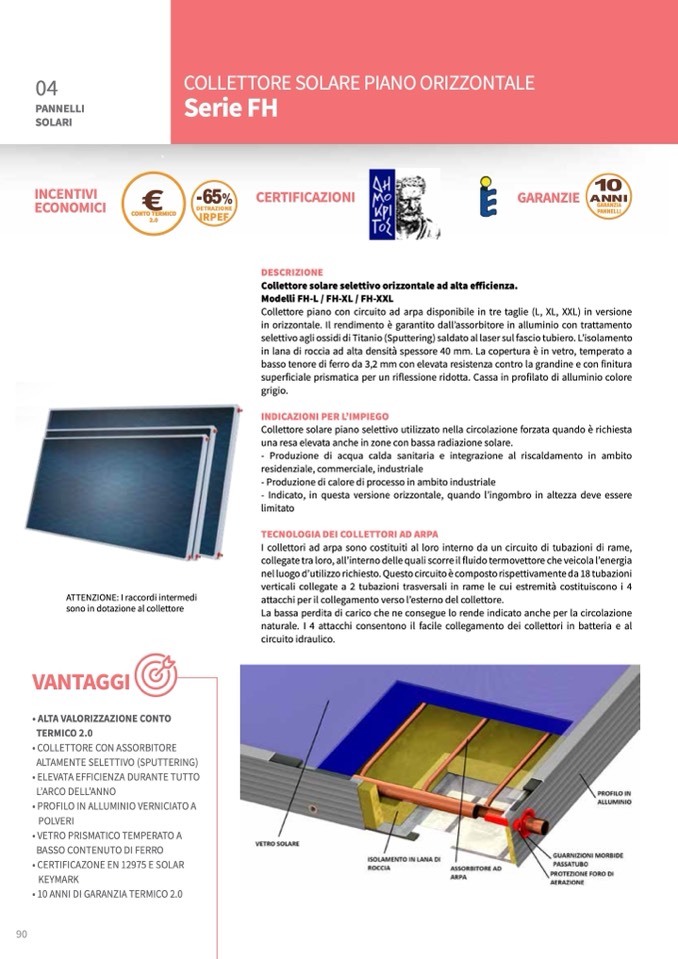

04

PANNELLI

SOLARI

COLLETTORE SOLARE PIANO ORIZZONTALE

Serie FH

INCENTIVI

ECONOMICI

€

-65

%

DETRAZIONE

IRPEF

CERTIFICAZIONI

DESCRIZIONE

10

ATTENZIONE: I raccordi intermedi

sono in dotazione al collettore

VANTAGGI

• ALTA VALORIZZAZIONE CONTO

TERMICO 2.0

• COLLETTORE CON ASSORBITORE

ALTAMENTE SELETTIVO (SPUTTERING)

• ELEVATA EFFICIENZA DURANTE TUTTO

L’ARCO DELL’ANNO

• PROFILO IN ALLUMINIO VERNICIATO A

POLVERI

• VETRO PRISMATICO TEMPERATO A

BASSO CONTENUTO DI FERRO

• CERTIFICAZONE EN 12975 E SOLAR

KEYMARK

• 10 ANNI DI GARANZIA TERMICO 2.0

Collettore solare selettivo orizzontale ad alta efficienza.

Modelli FH-L / FH-XL / FH-XXL

Collettore piano con circuito ad arpa disponibile in tre taglie (L, XL, XXL) in versione

in orizzontale. Il rendimento è garantito dall’assorbitore in alluminio con trattamento

selettivo agli ossidi di Titanio (Sputtering) saldato al laser sul fascio tubiero. L’isolamento

in lana di roccia ad alta densità spessore 40 mm. La copertura è in vetro, temperato a

basso tenore di ferro da 3,2 mm con elevata resistenza contro la grandine e con finitura

superficiale prismatica per un riflessione ridotta. Cassa in profilato di alluminio colore

grigio.

INDICAZIONI PER L’IMPIEGO

Collettore solare piano selettivo utilizzato nella circolazione forzata quando è richiesta

una resa elevata anche in zone con bassa radiazione solare.

- Produzione di acqua calda sanitaria e integrazione al riscaldamento in ambito

residenziale, commerciale, industriale

- Produzione di calore di processo in ambito industriale

- Indicato, in questa versione orizzontale, quando l’ingombro in altezza deve essere

limitato

TECNOLOGIA DEI COLLETTORI AD ARPA

I collettori ad arpa sono costituiti al loro interno da un circuito di tubazioni di rame,

collegate tra loro, all’interno delle quali scorre il fluido termovettore che veicola l’energia

nel luogo d’utilizzo richiesto. Questo circuito è composto rispettivamente da 18 tubazioni

verticali collegate a 2 tubazioni trasversali in rame le cui estremità costituiscono i 4

attacchi per il collegamento verso l’esterno del collettore.

La bassa perdita di carico che ne consegue lo rende indicato anche per la circolazione

naturale. I 4 attacchi consentono il facile collegamento dei collettori in batteria e al

circuito idraulico.

CONTO TERMICO

2.0

GARANZIE ANNI

GARANZIA

PANNELLI

90
