Messa in funzione
Progetto di costruzione:
Il proprietario è rappresentato da:
L'azienda specializzata è rappresentata da:

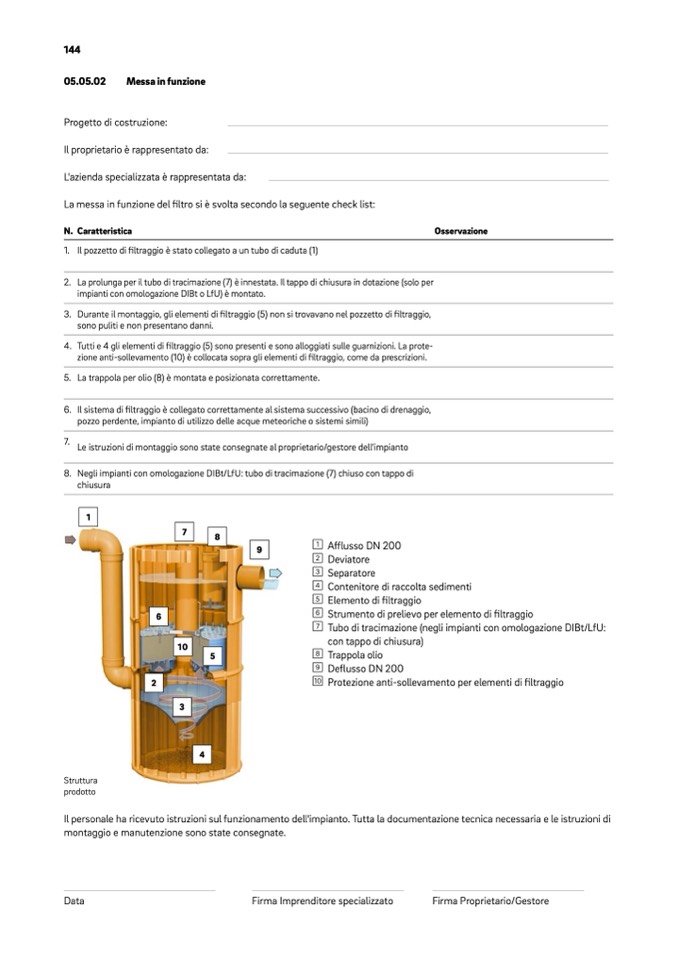

La messa in funzione del filtro si è svolta secondo la seguente check list:
N. Caratteristica
1. Il pozzetto di filtraggio è stato collegato a un tubo di caduta (1)
2. La prolunga per il tubo di tracimazione (7) è innestata. Il tappo di chiusura in dotazione (solo per
impianti con omologazione DIBt o LfU) è montato.
3. Durante il montaggio, gli elementi di filtraggio (5) non si trovavano nel pozzetto di filtraggio,
sono puliti e non presentano danni.
4. Tutti e 4 gli elementi di filtraggio (5) sono presenti e sono alloggiati sulle guarnizioni. La prote-
zione anti-sollevamento (10) è collocata sopra gli elementi di filtraggio, come da prescrizioni.
5. La trappola per olio (8) è montata e posizionata correttamente.
6. Il sistema di filtraggio è collegato correttamente al sistema successivo (bacino di drenaggio,
pozzo perdente, impianto di utilizzo delle acque meteoriche o sistemi simili)
7.
Le istruzioni di montaggio sono state consegnate al proprietario/gestore dell'impianto
8. Negli impianti con omologazione DIBt/LfU: tubo di tracimazione (7) chiuso con tappo di
chiusura
1
Osservazione
7
6
10
2
8
9
5
1
Afflusso DN 200
2
Deviatore
3
Separatore
4
Contenitore di raccolta sedimenti
5
Elemento di filtraggio
6
Strumento di prelievo per elemento di filtraggio
7
Tubo di tracimazione (negli impianti con omologazione DIBt/LfU:
con tappo di chiusura)
8
Trappola olio
9
Deflusso DN 200
10
Protezione anti-sollevamento per elementi di filtraggio
Struttura
prodotto
3
4
Il personale ha ricevuto istruzioni sul funzionamento dell'impianto. Tutta la documentazione tecnica necessaria e le istruzioni di
montaggio e manutenzione sono state consegnate.
Data
Firma Imprenditore specializzato
Firma Proprietario/Gestore
