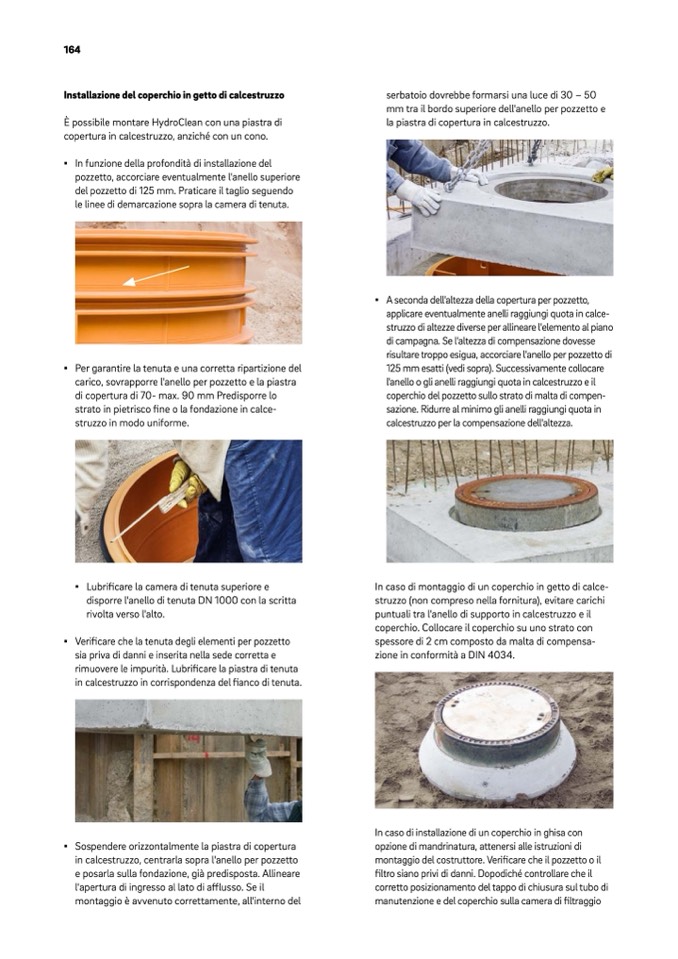

Installazione del coperchio in getto di calcestruzzo
È possibile montare HydroClean con una piastra di
copertura in calcestruzzo, anziché con un cono.
▪ In funzione della profondità di installazione del
pozzetto, accorciare eventualmente l'anello superiore
del pozzetto di 125 mm. Praticare il taglio seguendo
le linee di demarcazione sopra la camera di tenuta.
▪ Per garantire la tenuta e una corretta ripartizione del
carico, sovrapporre l'anello per pozzetto e la piastra
di copertura di 70- max. 90 mm Predisporre lo
strato in pietrisco fine o la fondazione in calce-
struzzo in modo uniforme.
▪ Lubrificare la camera di tenuta superiore e
disporre l'anello di tenuta DN 1000 con la scritta
rivolta verso l'alto.
▪ Verificare che la tenuta degli elementi per pozzetto
sia priva di danni e inserita nella sede corretta e
rimuovere le impurità. Lubrificare la piastra di tenuta
in calcestruzzo in corrispondenza del fianco di tenuta.
▪ Sospendere orizzontalmente la piastra di copertura
in calcestruzzo, centrarla sopra l'anello per pozzetto
e posarla sulla fondazione, già predisposta. Allineare
l'apertura di ingresso al lato di afflusso. Se il
montaggio è avvenuto correttamente, all'interno del
serbatoio dovrebbe formarsi una luce di 30 – 50
mm tra il bordo superiore dell'anello per pozzetto e
la piastra di copertura in calcestruzzo.
▪ A seconda dell'altezza della copertura per pozzetto,
applicare eventualmente anelli raggiungi quota in calce-
struzzo di altezze diverse per allineare l'elemento al piano
di campagna. Se l'altezza di compensazione dovesse
risultare troppo esigua, accorciare l'anello per pozzetto di
125 mm esatti (vedi sopra). Successivamente collocare
l'anello o gli anelli raggiungi quota in calcestruzzo e il
coperchio del pozzetto sullo strato di malta di compen-
sazione. Ridurre al minimo gli anelli raggiungi quota in
calcestruzzo per la compensazione dell'altezza.
In caso di montaggio di un coperchio in getto di calce-
struzzo (non compreso nella fornitura), evitare carichi
puntuali tra l'anello di supporto in calcestruzzo e il
coperchio. Collocare il coperchio su uno strato con
spessore di 2 cm composto da malta di compensa-
zione in conformità a DIN 4034.
In caso di installazione di un coperchio in ghisa con
opzione di mandrinatura, attenersi alle istruzioni di
montaggio del costruttore. Verificare che il pozzetto o il
filtro siano privi di danni. Dopodiché controllare che il
corretto posizionamento del tappo di chiusura sul tubo di
manutenzione e del coperchio sulla camera di filtraggio
