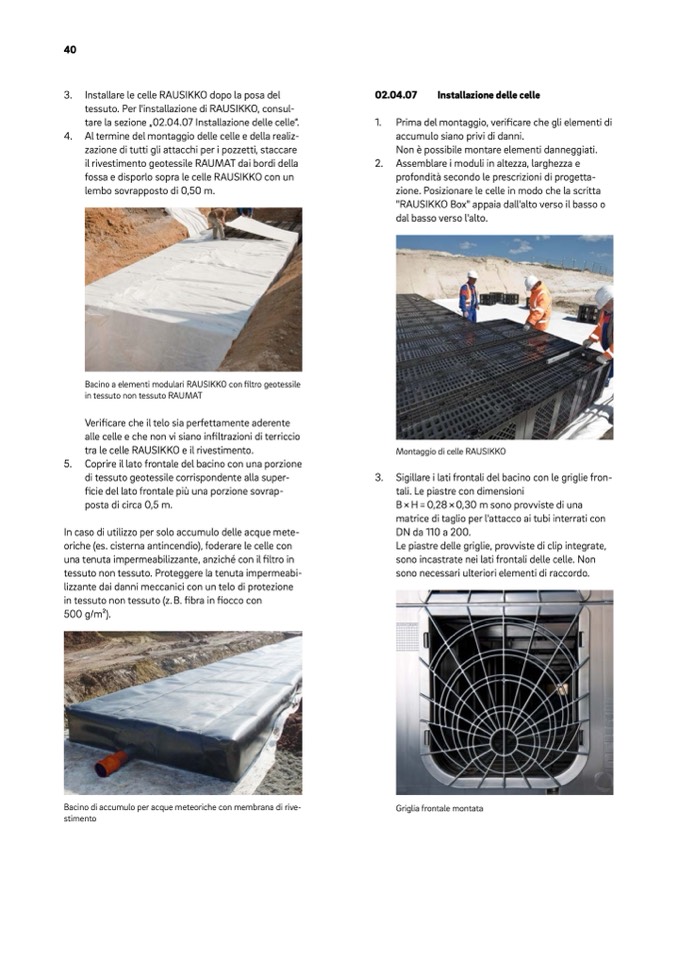

40
3. Installare le celle RAUSIKKO dopo la posa del
tessuto. Per l'installazione di RAUSIKKO, consul-
tare la sezione „02.04.07 Installazione delle celle“.
4. Al termine del montaggio delle celle e della realiz-
zazione di tutti gli attacchi per i pozzetti, staccare
il rivestimento geotessile RAUMAT dai bordi della
fossa e disporlo sopra le celle RAUSIKKO con un
lembo sovrapposto di 0,50 m.
02.04.07
Installazione delle celle
1. Prima del montaggio, verificare che gli elementi di
accumulo siano privi di danni.
Non è possibile montare elementi danneggiati.
2. Assemblare i moduli in altezza, larghezza e
profondità secondo le prescrizioni di progetta-
zione. Posizionare le celle in modo che la scritta
"RAUSIKKO Box" appaia dall'alto verso il basso o
dal basso verso l'alto.
Bacino a elementi modulari RAUSIKKO con filtro geotessile
in tessuto non tessuto RAUMAT
Verificare che il telo sia perfettamente aderente
alle celle e che non vi siano infiltrazioni di terriccio
tra le celle RAUSIKKO e il rivestimento.
5. Coprire il lato frontale del bacino con una porzione
di tessuto geotessile corrispondente alla super-
ficie del lato frontale più una porzione sovrap-
posta di circa 0,5 m.
In caso di utilizzo per solo accumulo delle acque mete-
oriche (es. cisterna antincendio), foderare le celle con
una tenuta impermeabilizzante, anziché con il filtro in
tessuto non tessuto. Proteggere la tenuta impermeabi-
lizzante dai danni meccanici con un telo di protezione
in tessuto non tessuto (z. B. fibra in fiocco con
500 g/m2).
Montaggio di celle RAUSIKKO
3. Sigillare i lati frontali del bacino con le griglie fron-
tali. Le piastre con dimensioni
B × H = 0,28 × 0,30 m sono provviste di una
matrice di taglio per l'attacco ai tubi interrati con
DN da 110 a 200.
Le piastre delle griglie, provviste di clip integrate,
sono incastrate nei lati frontali delle celle. Non
sono necessari ulteriori elementi di raccordo.
Bacino di accumulo per acque meteoriche con membrana di rive-
stimento
Griglia frontale montata
