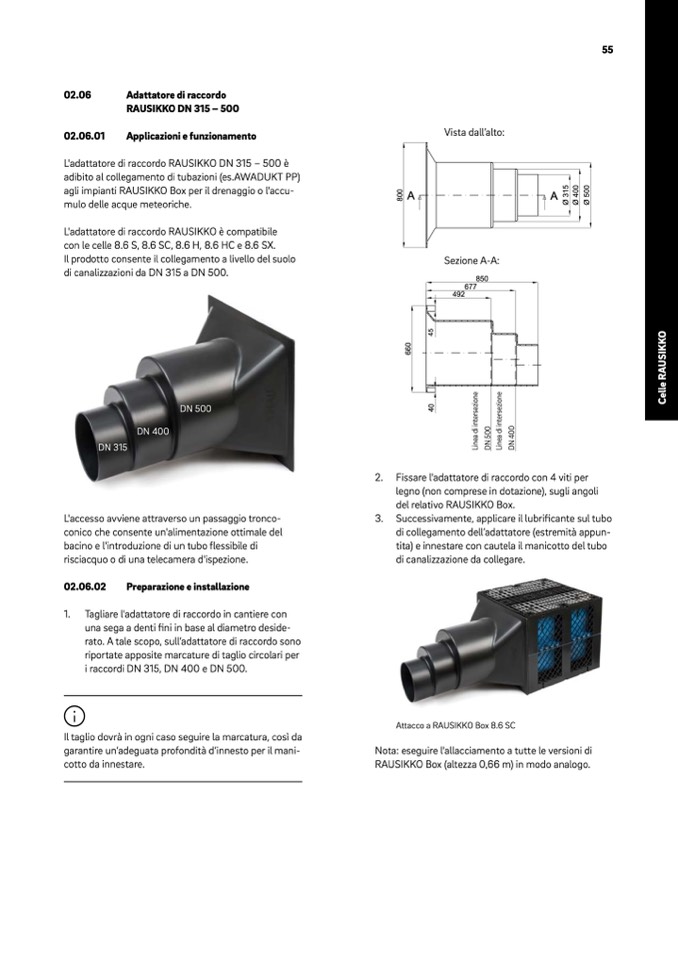

02.06
Adattatore di raccordo
RAUSIKKO DN 315 – 500
02.06.01
Applicazioni e funzionamento
L'adattatore di raccordo RAUSIKKO DN 315 – 500
è
adibito al collegamento di tubazioni (es.AWADUKT PP)
agli impianti RAUSIKKO Box per il drenaggio o l'accu-
mulo delle acque meteoriche.
L'adattatore di raccordo RAUSIKKO
è compatibile
con le celle 8.6 S, 8.6 SC, 8.6 H, 8.6 HC e 8.6 SX.
Il prodotto consente il collegamento a livello del suolo
di canalizzazioni da DN 315 a DN 500.
DN 500
55
Vista dall’alto:
Draufsicht:
A
A
Sezione A-A:
Schnitt A-A:
492
850
677
DN 400
DN 315
�����
�����
Zust.
L'accesso avviene attraverso un passaggio tronco-
conico che consente un'alimentazione ottimale del
bacino e l'introduzione di un tubo flessibile di
risciacquo o di una telecamera d'ispezione.
02.06.02
Preparazione e installazione
1. Tagliare l'adattatore di raccordo in cantiere con
una sega a denti fini in base al diametro deside-
rato. A tale scopo, sull’adattatore di raccordo sono
riportate apposite marcature di taglio circolari per
i raccordi DN 315, DN 400 e DN 500.
Il taglio dovrà in ogni caso seguire la marcatura, così da
garantire un’adeguata profondità d’innesto per il mani-
cotto da innestare.
2. Fissare l'adattatore di raccordo con 4 viti per
legno (non comprese in dotazione), sugli angoli
del relativo RAUSIKKO Box.
3. Successivamente, applicare il lubrificante sul tubo
di collegamento dell’adattatore (estremità appun-
tita) e innestare con cautela il manicotto del tubo
di canalizzazione da collegare.
Attacco a RAUSIKKO Box 8.6 SC
Nota: eseguire l'allacciamento a tutte le versioni di
RAUSIKKO Box (altezza 0,66 m) in modo analogo.
����
����
�����
�
