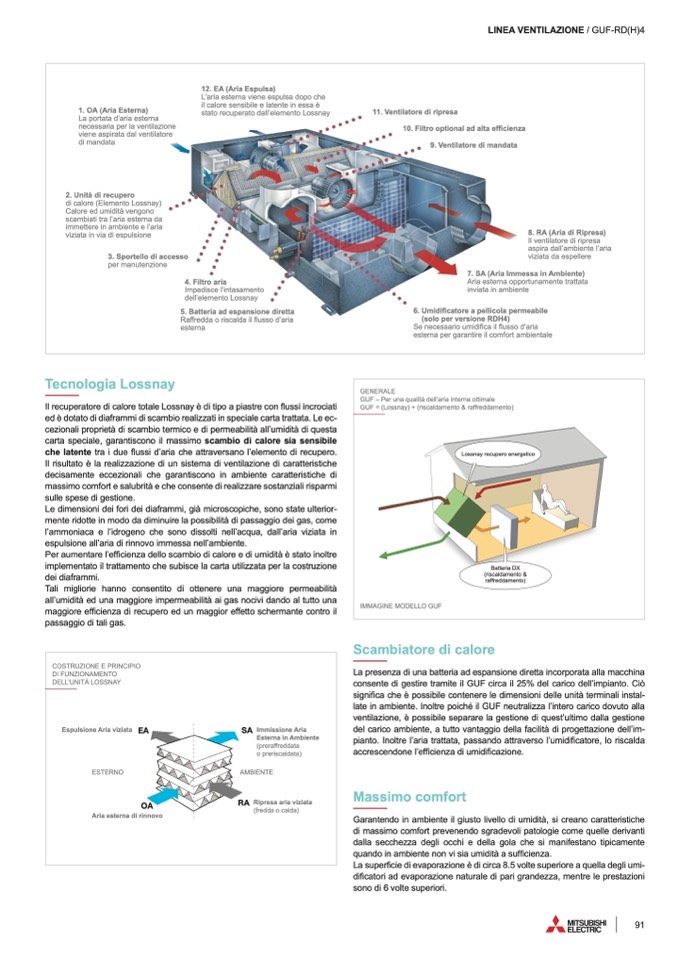

Tecnologia Lossnay
Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi incrociati
ed è dotato di diaframmi di scambio realizzati in speciale carta trattata. Le ec-
cezionali proprietà di scambio termico e di permeabilità all’umidità di questa
carta speciale, garantiscono il massimo scambio di calore sia sensibile
che latente tra i due flussi d’aria che attraversano l’elemento di recupero.
Il risultato è la realizzazione di un sistema di ventilazione di caratteristiche
decisamente eccezionali che garantiscono in ambiente caratteristiche di
massimo comfort e salubrità e che consente di realizzare sostanziali risparmi
sulle spese di gestione.
Le dimensioni dei fori dei diaframmi, già microscopiche, sono state ulterior-
mente ridotte in modo da diminuire la possibilità di passaggio dei gas, come
l’ammoniaca e l’idrogeno che sono dissolti nell’acqua, dall’aria viziata in
espulsione all’aria di rinnovo immessa nell’ambiente.
Per aumentare l’efficienza dello scambio di calore e di umidità è stato inoltre
implementato il trattamento che subisce la carta utilizzata per la costruzione
dei diaframmi.
Tali migliorie hanno consentito di ottenere una maggiore permeabilità
all’umidità ed una maggiore impermeabilità ai gas nocivi dando al tutto una
maggiore efficienza di recupero ed un maggior effetto schermante contro il
passaggio di tali gas.
LINEA VENTILAZIONE / GUF-RD(H)4
1. OA (Aria Esterna)
La portata d’aria esterna
necessaria per la ventilazione
viene aspirata dal ventilatore
di mandata
2. Unità di recupero
di calore (Elemento Lossnay)
Calore ed umidità vengono
scambiati tra l’aria esterna da
immettere in ambiente e l’aria
viziata in via di espulsione
3. Sportello di accesso
per manutenzione
12. EA (Aria Espulsa)
L’aria esterna viene espulsa dopo che
il calore sensibile e latente in essa è
stato recuperato dall’elemento Lossnay
11. Ventilatore di ripresa
10. Filtro optional ad alta efficienza
9. Ventilatore di mandata
8. RA (Aria di Ripresa)
Il ventilatore di ripresa
aspira dall’ambiente l’aria
viziata da espellere
4. Filtro aria
Impedisce l’intasamento
dell’elemento Lossnay
5. Batteria ad espansione diretta
Raffredda o riscalda il flusso d’aria
esterna
7. SA (Aria Immessa in Ambiente)
Aria esterna opportunamente trattata
inviata in ambiente
6. Umidificatore a pellicola permeabile
(solo per versione RDH4)
Se necessario umidifica il flusso d’aria
esterna per garantire il comfort ambientale
GENERALE
GUF – Per una qualità dell’aria interna ottimale
GUF = (Lossnay) + (riscaldamento & raffreddamento)
Lossnay recupero energetico
Batteria DX
(riscaldamento &
raffreddamento)
IMMAGINE MODELLO GUF
Scambiatore di calore
La presenza di una batteria ad espansione diretta incorporata alla macchina
consente di gestire tramite il GUF circa il 25% del carico dell’impianto. Ciò
significa che è possibile contenere le dimensioni delle unità terminali instal-
late in ambiente. Inoltre poiché il GUF neutralizza l’intero carico dovuto alla
ventilazione, è possibile separare la gestione di quest’ultimo dalla gestione
del carico ambiente, a tutto vantaggio della facilità di progettazione dell’im-
pianto. Inoltre l’aria trattata, passando attraverso l’umidificatore, lo riscalda
accrescendone l’efficienza di umidificazione.
Massimo comfort
Garantendo in ambiente il giusto livello di umidità, si creano caratteristiche
di massimo comfort prevenendo sgradevoli patologie come quelle derivanti
dalla secchezza degli occhi e della gola che si manifestano tipicamente
quando in ambiente non vi sia umidità a sufficienza.
La superficie di evaporazione è di circa 8.5 volte superiore a quella degli umi-
dificatori ad evaporazione naturale di pari grandezza, mentre le prestazioni
sono di 6 volte superiori.
COSTRUZIONE E PRINCIPIO
DI FUNZIONAMENTO
DELL’UNITÀ LOSSNAY
Espulsione Aria viziata EA
ESTERNO
OA
Aria esterna di rinnovo
SA Immissione Aria
Esterna in Ambiente
(preraffreddata
o preriscaldata)
AMBIENTE
RA Ripresa aria viziata
(fredda o calda)
