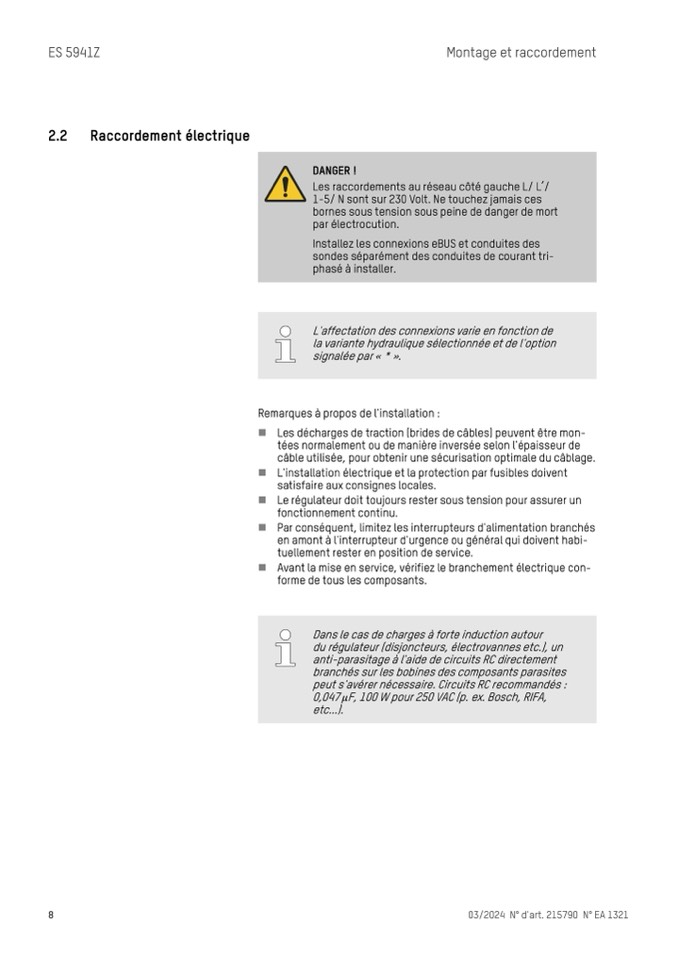

Montage et raccordement

2.2 Raccordement

électrique

DANGER !

Les raccordements au r

éseau côté gauche L/ L’/

1-5/ N sont sur 230 Volt. Ne touchez jamais ces

bornes sous tension sous peine de danger de mort

par électrocution.

Installez les connexions eBUS et conduites des

sondes sépar

ément des conduites de courant tri-

phasé

à installer.

03/2024 N° d'art. 215790 N° EA 1321

Remarques

à propos de l'installation :

Les décharges de traction (brides de câbles) peuvent

être mon-

ées normalement ou de manière inversée selon l'épaisseur de

âble utilis

ée, pour obtenir une sécurisation optimale du câblage.

L'installation électrique et la protection par fusibles doivent

satisfaire aux consignes locales.

Le r

égulateur doit toujours rester sous tension pour assurer un

fonctionnement continu.

Par cons

équent, limitez les interrupteurs d'alimentation branch

és

en amont à l'interrupteur d'urgence ou g

én

éral qui doivent habi-

tuellement rester en position de service.

Avant la mise en service, v

érifiez le branchement électrique con-

forme de tous les composants.

L'affectation des connexions varie en fonction de

la variante hydraulique sélectionnée et de l'option

signal

ée par « * ».

Dans le cas de charges à forte induction autour

du r

égulateur (disjoncteurs, électrovannes etc.), un

anti-parasitage

à l'aide de circuits RC directement

branch

és sur les bobines des composants parasites

peut s'avérer nécessaire. Circuits RC recommand

és :

0,047 μF, 100 W pour 250 VAC (p. ex. Bosch, RIFA,

etc...).
