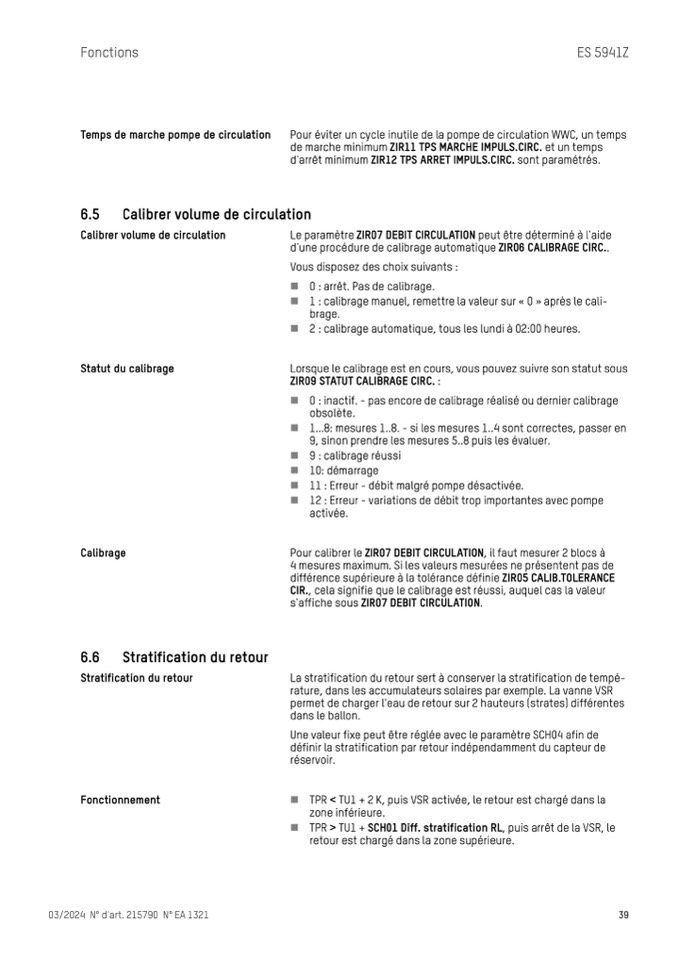

Temps de marche pompe de circulation
Pour éviter un cycle inutile de la pompe de circulation WWC, un temps
de marche minimum ZIR11 TPS MARCHE IMPULS.CIRC. et un temps
d'arrêt minimum ZIR12 TPS ARRET IMPULS.CIRC. sont param
étr
és.
6.5
Calibrer volume de circulation
Calibrer volume de circulation
Statut du calibrage
Le param
ètre ZIR07 DEBIT CIRCULATION peut
être déterminé
à l'aide
d'une procédure de calibrage automatique ZIR06 CALIBRAGE CIRC..
Vous disposez des choix suivants :
n 0 : arrêt. Pas de calibrage.
n 1 : calibrage manuel, remettre la valeur sur « 0 » apr
ès le cali-
brage.
n 2 : calibrage automatique, tous les lundi
à 02:00 heures.
Lorsque le calibrage est en cours, vous pouvez suivre son statut sous
ZIR09 STATUT CALIBRAGE CIRC. :
n 0 : inactif. - pas encore de calibrage r
éalisé ou dernier calibrage
obsolète.
n 1...8: mesures 1..8. - si les mesures 1..4 sont correctes, passer en
9, sinon prendre les mesures 5..8 puis les évaluer.
n 9 : calibrage réussi
n 10: démarrage
n 11 : Erreur - débit malgré pompe désactivée.
n 12 : Erreur - variations de débit trop importantes avec pompe
activée.
Pour calibrer le ZIR07 DEBIT CIRCULATION, il faut mesurer 2 blocs
à
4 mesures maximum. Si les valeurs mesur
ées ne présentent pas de
diff
érence supérieure à la tolérance définie ZIR05 CALIB.TOLERANCE
CIR., cela signifie que le calibrage est réussi, auquel cas la valeur
s'affiche sous ZIR07 DEBIT CIRCULATION.
La stratification du retour sert à conserver la stratification de temp
é-
rature, dans les accumulateurs solaires par exemple. La vanne VSR
permet de charger l'eau de retour sur 2 hauteurs (strates) différentes
dans le ballon.
Une valeur fixe peut être régl
ée avec le paramètre SCH04 afin de
définir la stratification par retour indépendamment du capteur de
r
éservoir.
Calibrage
6.6 Stratification du retour
Stratification du retour
Fonctionnement
n
n
TPR < TU1 + 2 K, puis VSR activée, le retour est chargé dans la
zone inférieure.
TPR > TU1 + SCH01 Diff. stratification RL, puis arrêt de la VSR, le
retour est chargé dans la zone supérieure.
