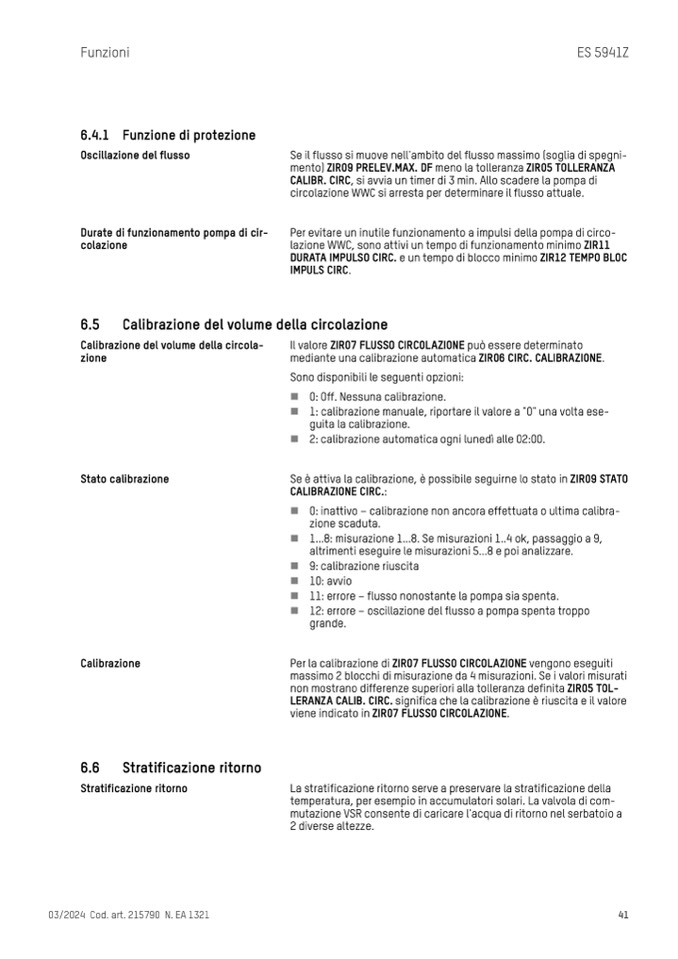

Funzioni

ES 5941Z

6.4.1 Funzione di protezione

Oscillazione del flusso

Durate di funzionamento pompa di cir-

colazione

Se il flusso si muove nell'ambito del flusso massimo (soglia di spegni-

mento) ZIR09 PRELEV.MAX. DF meno la tolleranza ZIR05 TOLLERANZA

CALIBR. CIRC, si avvia un timer di 3 min. Allo scadere la pompa di

circolazione WWC si arresta per determinare il flusso attuale.

Per evitare un inutile funzionamento a impulsi della pompa di circo-

lazione WWC, sono attivi un tempo di funzionamento minimo ZIR11

DURATA IMPULSO CIRC. e un tempo di blocco minimo ZIR12 TEMPO BLOC

IMPULS CIRC.

6.5

Calibrazione del volume della circolazione

Calibrazione del volume della circola-

zione

Stato calibrazione

Il valore ZIR07 FLUSSO CIRCOLAZIONE può essere determinato

mediante una calibrazione automatica ZIR06 CIRC. CALIBRAZIONE.

Sono disponibili le seguenti opzioni:

n 0: Off. Nessuna calibrazione.

n 1: calibrazione manuale, riportare il valore a "0" una volta ese-

guita la calibrazione.

n 2: calibrazione automatica ogni lunedì alle 02:00.

Se è attiva la calibrazione, è possibile seguirne lo stato in ZIR09 STATO

CALIBRAZIONE CIRC.:

n 0: inattivo – calibrazione non ancora effettuata o ultima calibra-

zione scaduta.

n 1...8: misurazione 1...8. Se misurazioni 1..4 ok, passaggio a 9,

altrimenti eseguire le misurazioni 5...8 e poi analizzare.

n 9: calibrazione riuscita

n 10: avvio

n 11: errore – flusso nonostante la pompa sia spenta.

n 12: errore – oscillazione del flusso a pompa spenta troppo

grande.

Per la calibrazione di ZIR07 FLUSSO CIRCOLAZIONE vengono eseguiti

massimo 2 blocchi di misurazione da 4 misurazioni. Se i valori misurati

non mostrano differenze superiori alla tolleranza definita ZIR05 TOL-

LERANZA CALIB. CIRC. significa che la calibrazione è riuscita e il valore

viene indicato in ZIR07 FLUSSO CIRCOLAZIONE.

La stratificazione ritorno serve a preservare la stratificazione della

temperatura, per esempio in accumulatori solari. La valvola di com-

mutazione VSR consente di caricare l'acqua di ritorno nel serbatoio a

2 diverse altezze.

Calibrazione

6.6 Stratificazione ritorno

Stratificazione ritorno
