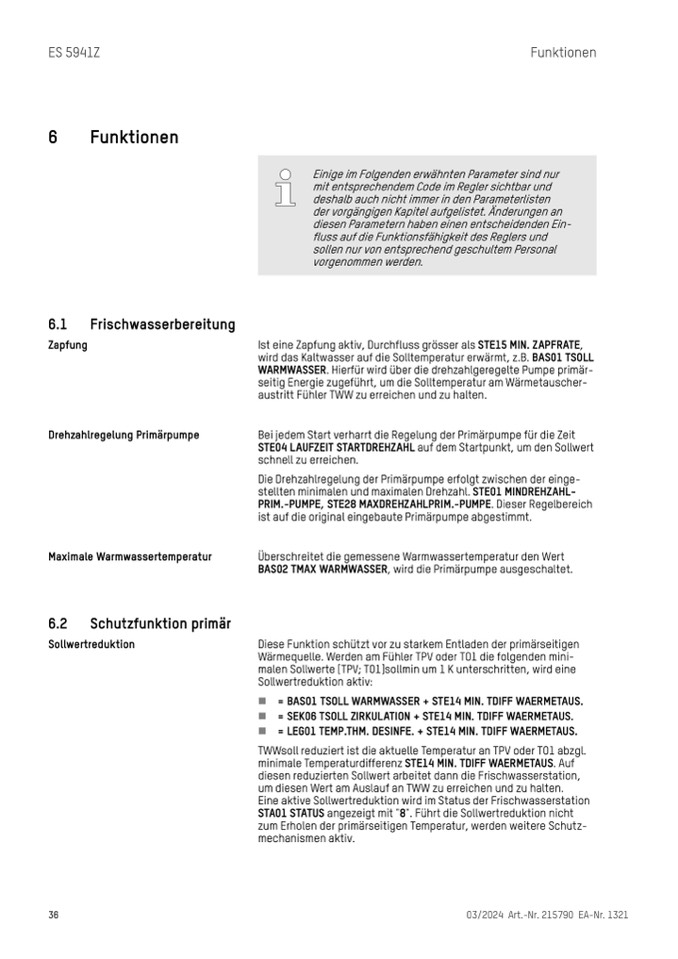

ES 5941Z
Funktionen
6
Funktionen
Einige im Folgenden erw
ähnten Parameter sind nur
mit entsprechendem Code im Regler sichtbar und
deshalb auch nicht immer in den Parameterlisten
der vorg
ängigen Kapitel aufgelistet. Änderungen an
diesen Parametern haben einen entscheidenden Ein-
fluss auf die Funktionsf
ähigkeit des Reglers und
sollen nur von entsprechend geschultem Personal
vorgenommen werden.
6.1
Frischwasserbereitung
Zapfung
Drehzahlregelung Primärpumpe
Maximale Warmwassertemperatur
6.2
Schutzfunktion primär
Sollwertreduktion
Ist eine Zapfung aktiv, Durchfluss grösser als STE15 MIN. ZAPFRATE,
wird das Kaltwasser auf die Solltemperatur erwärmt, z.B. BAS01 TSOLL
WARMWASSER. Hierf
ür wird über die drehzahlgeregelte Pumpe primär-
seitig Energie zugef
ührt, um die Solltemperatur am Wärmetauscher-
austritt F
ühler TWW zu erreichen und zu halten.
Bei jedem Start verharrt die Regelung der Prim
ärpumpe für die Zeit
STE04 LAUFZEIT STARTDREHZAHL auf dem Startpunkt, um den Sollwert
schnell zu erreichen.
Die Drehzahlregelung der Primärpumpe erfolgt zwischen der einge-
stellten minimalen und maximalen Drehzahl. STE01 MINDREHZAHL-
PRIM.-PUMPE, STE28 MAXDREHZAHLPRIM.-PUMPE. Dieser Regelbereich
ist auf die original eingebaute Prim
ärpumpe abgestimmt.
Überschreitet die gemessene Warmwassertemperatur den Wert
BAS02 TMAX WARMWASSER, wird die Prim
ärpumpe ausgeschaltet.
Diese Funktion schützt vor zu starkem Entladen der prim
ärseitigen
Wärmequelle. Werden am F
ühler TPV oder TO1 die folgenden mini-
malen Sollwerte [TPV; TO1]sollmin um 1 K unterschritten, wird eine
Sollwertreduktion aktiv:
n = BAS01 TSOLL WARMWASSER + STE14 MIN. TDIFF WAERMETAUS.
n = SEK06 TSOLL ZIRKULATION + STE14 MIN. TDIFF WAERMETAUS.
n = LEG01 TEMP.THM. DESINFE. + STE14 MIN. TDIFF WAERMETAUS.
TWWsoll reduziert ist die aktuelle Temperatur an TPV oder TO1 abzgl.
minimale Temperaturdifferenz STE14 MIN. TDIFF WAERMETAUS. Auf
diesen reduzierten Sollwert arbeitet dann die Frischwasserstation,
um diesen Wert am Auslauf an TWW zu erreichen und zu halten.
Eine aktive Sollwertreduktion wird im Status der Frischwasserstation
STA01 STATUS angezeigt mit "8". Führt die Sollwertreduktion nicht
zum Erholen der primärseitigen Temperatur, werden weitere Schutz-
mechanismen aktiv.
