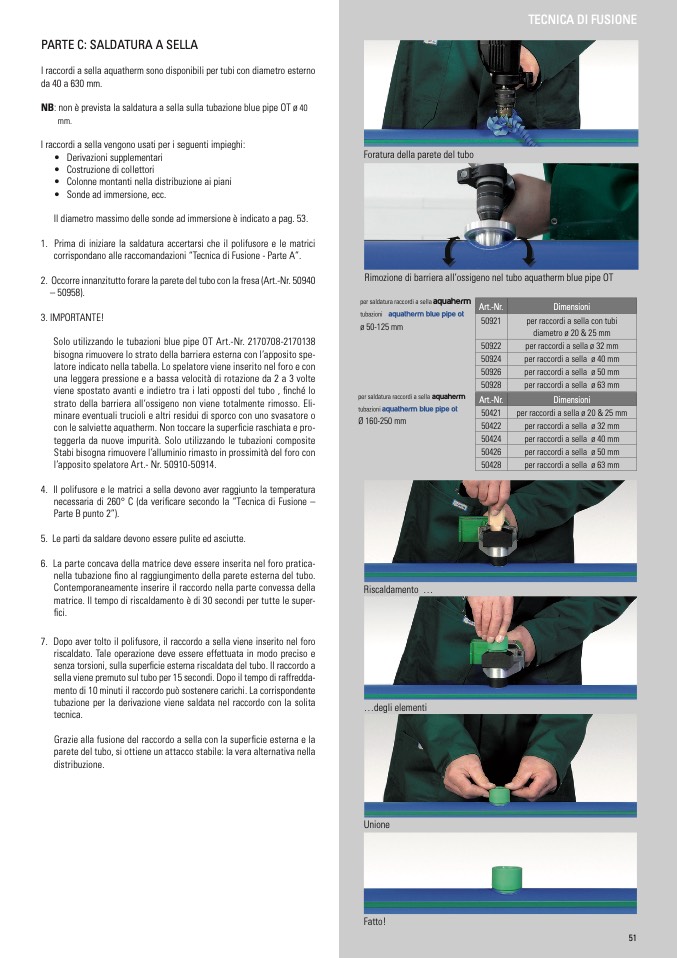

PARTE C: SALDATURA A SELLA

I raccordi a sella aquatherm sono disponibili per tubi con diametro esterno

da 40 a 630 mm.

NB: non è prevista la saldatura a sella sulla tubazione blue pipe OT ø 40

mm.

I raccordi a sella vengono usati per i seguenti impieghi:

• Derivazioni supplementari

• Costruzione di collettori

• Colonne montanti nella distribuzione ai piani

• Sonde ad immersione, ecc.

Il diametro massimo delle sonde ad immersione

è indicato a pag. 53.

1. Prima di iniziare la saldatura accertarsi che il polifusore e le matrici

corrispondano alle raccomandazioni “Tecnica di Fusione - Parte A”.

2. Occorre innanzitutto forare la parete del tubo con la fresa (Art.-Nr. 50940

– 50958).

3. IMPORTANTE!

Solo utilizzando le tubazioni blue pipe OT Art.-Nr. 2170708-2170138

bisogna rimuovere lo strato della barriera esterna con l’apposito spe-

latore indicato nella tabella. Lo spelatore viene inserito nel foro e con

una leggera pressione e a bassa velocità di rotazione da 2 a 3 volte

viene spostato avanti e indietro tra i lati opposti del tubo , finché lo

strato della barriera all‘ossigeno non viene totalmente rimosso. Eli-

minare eventuali trucioli e altri residui di sporco con uno svasatore o

con le salviette aquatherm. Non toccare la superficie raschiata e pro-

teggerla da nuove impurità. Solo utilizzando le tubazioni composite

Stabi bisogna rimuovere l’alluminio rimasto in prossimità del foro con

l’apposito spelatore Art.- Nr. 50910-50914.

4. Il polifusore e le matrici a sella devono aver raggiunto la temperatura

necessaria di 260° C (da verificare secondo la “Tecnica di Fusione –

Parte B punto 2”).

5. Le parti da saldare devono essere pulite ed asciutte.

6. La parte concava della matrice deve essere inserita nel foro pratica-

nella tubazione fino al raggiungimento della parete esterna del tubo.

Contemporaneamente inserire il raccordo nella parte convessa della

matrice. Il tempo di riscaldamento è di 30 secondi per tutte le super-

fici.

7. Dopo aver tolto il polifusore, il raccordo a sella viene inserito nel foro

riscaldato. Tale operazione deve essere effettuata in modo preciso e

senza torsioni, sulla superficie esterna riscaldata del tubo. Il raccordo a

sella viene premuto sul tubo per 15 secondi. Dopo il tempo di raffredda-

mento di 10 minuti il raccordo può sostenere carichi. La corrispondente

tubazione per la derivazione viene saldata nel raccordo con la solita

tecnica.

Grazie alla fusione del raccordo a sella con la superficie esterna e la

parete del tubo, si ottiene un attacco stabile: la vera alternativa nella

distribuzione.

Foratura della parete del tubo

Rimozione di barriera all’ossigeno nel tubo aquatherm blue pipe OT

per saldatura raccordi a sella aquaherm

tubazioni aquatherm blue pipe ot

ø 50-125 mm

per saldatura raccordi a sella aquaherm

tubazioni aquatherm blue pipe ot

Ø 160-250 mm

TECNICA DI FUSIONE

Art.-Nr. Dimensioni

50921 per raccordi a sella con tubi

diametro ø 20 & 25 mm

50922 per raccordi a sella ø 32 mm

50924 per raccordi a sella ø 40 mm

50926 per raccordi a sella ø 50 mm

50928 per raccordi a sella ø 63 mm

Art.-Nr. Dimensioni

50421 per raccordi a sella ø 20 & 25 mm

50422 per raccordi a sella ø 32 mm

50424 per raccordi a sella ø 40 mm

50426 per raccordi a sella ø 50 mm

50428 per raccordi a sella ø 63 mm

Riscaldamento ...

...degli elementi

Unione

Fatto!
