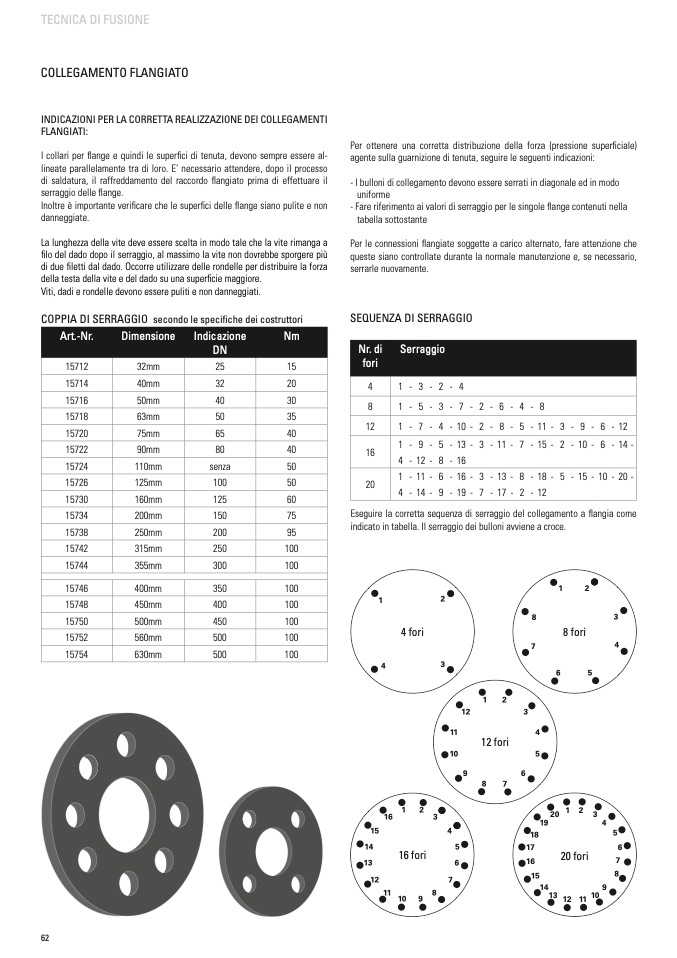

TECNICA DI FUSIONE

COLLEGAMENTO FLANGIATO

INDICAZIONI PER LA CORRETTA REALIZZAZIONE DEI COLLEGAMENTI

FLANGIATI:

I collari per flange e quindi le superfici di tenuta, devono sempre essere al-

lineate parallelamente tra di loro. E’ necessario attendere, dopo il processo

di saldatura, il raffreddamento del raccordo flangiato prima di effettuare il

serraggio delle flange.

Inoltre è importante verificare che le superfici delle flange siano pulite e non

danneggiate.

La lunghezza della vite deve essere scelta in modo tale che la vite rimanga a

filo del dado dopo il serraggio, al massimo la vite non dovrebbe sporgere più

di due filetti dal dado. Occorre utilizzare delle rondelle per distribuire la forza

della testa della vite e del dado su una superficie maggiore.

Viti, dadi e rondelle devono essere puliti e non danneggiati.

COPPIA DI SERRAGGIO secondo le specifiche dei costruttori

Per ottenere una corretta distribuzione della forza (pressione superficiale)

agente sulla guarnizione di tenuta, seguire le seguenti indicazioni:

- I bulloni di collegamento devono essere serrati in diagonale ed in modo

uniforme

- Fare riferimento ai valori di serraggio per le singole flange contenuti nella

tabella sottostante

Per le connessioni flangiate soggette a carico alternato, fare attenzione che

queste siano controllate durante la normale manutenzione e, se necessario,

serrarle nuovamente.

SEQUENZA DI SERRAGGIO

Art.-Nr. Dimensione

Indicazione

DN

Nm

15712 32mm

25

15

15714 40mm

32 20

15716 50mm

40

30

15718 63mm

50

35

15720 75mm

65

40

15722 90mm

80 40

15724 110mm

senza

50

15726 125mm

100

50

15730 160mm

125 60

15734 200mm

150

75

15738 250mm

200 95

15742 315mm

250

100

15744 355mm

300

100

15746 400mm

350

100

15748 450mm

400

100

15750 500mm

450

100

15752 560mm

500 100

15754 630mm

500

100

Nr. di

fori

Serraggio

4 1-3-2-4

8 1-5-3-7-2-6-4-8

12 1 - 7 - 4 - 10 - 2 - 8 - 5 - 11 - 3 - 9 - 6 - 12

16

1 - 9 - 5 - 13 - 3 - 11 - 7 - 15 - 2 - 10 - 6 - 14 -

4 - 12 - 8 - 16

20

1 -11- 6 -16- 3 -13- 8 -18- 5 -15-10-20-

4 - 14 - 9 - 19 - 7 - 17 - 2 - 12

Eseguire la corretta sequenza di serraggio del collegamento a flangia come

indicato in tabella. Il serraggio dei bulloni avviene a croce.

1

2

4 fori

1

2

8

3

8 fori

7

4

6

5

4

3

1

2

12

3

11

10

5

8

7

12 fori

4

9

6

1

6

1

2

3

15

4

19

20

1

2

3

4

18

17

15

5

14

16 fori

5

13

6

16

7

20 fori

6

8

12

7

11

10 9

8

14

13

12 11

10

9
