aquatherm blue pipe
(senza composito faser)

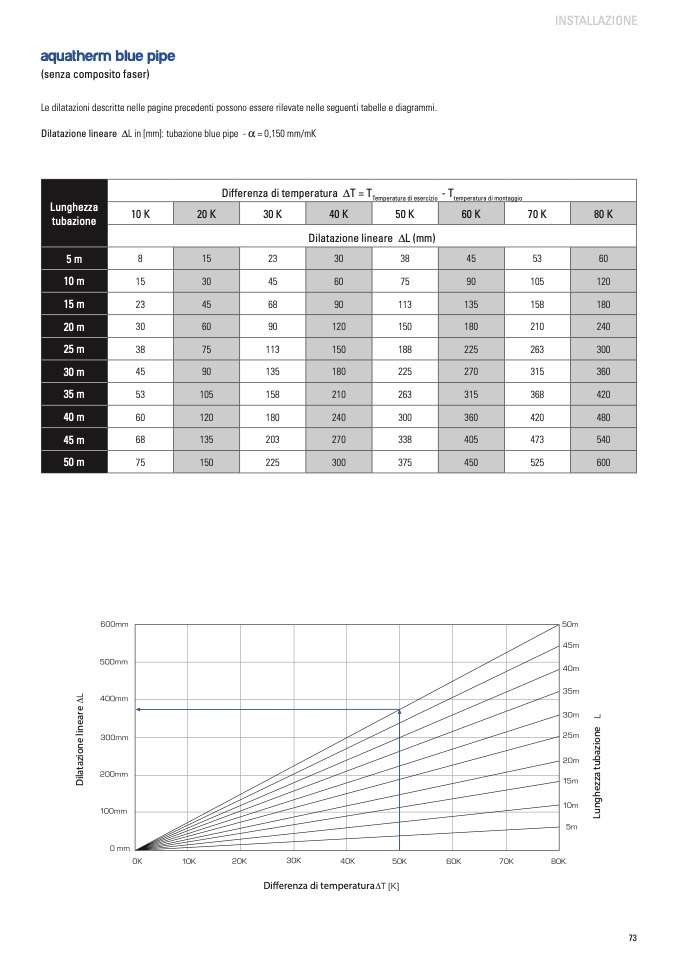

Le dilatazioni descritte nelle pagine precedenti possono essere rilevate nelle seguenti tabelle e diagrammi.
Dilatazione lineare DL in [mm]: tubazione blue pipe - a = 0,150 mm/mK
INSTALLAZIONE
Lunghezza
tubazione
Differenza di temperatura DT = T
Temperatura di esercizio
- T
temperatura di montaggio
10 K
20 K 30 K 40 K
50 K
60 K 70 K 80 K
Dilatazione lineare DL (mm)
5m
8
15 23 30
38
45 53 60
10 m
15
30 45 60
75
90 105 120
15 m
23
45 68 90
113
135 158 180
20 m
30 60 90 120
150 180 210 240
25 m
38
75 113 150
188
225 263 300
30 m
45
90 135 180
225
270 315 360
35 m
53
105 158 210
263
315 368 420
40 m
60
120 180 240
300
360 420 480
45 m
68
135 203 270
338
405 473 540
50 m
75 150 225 300
375 450 525 600
