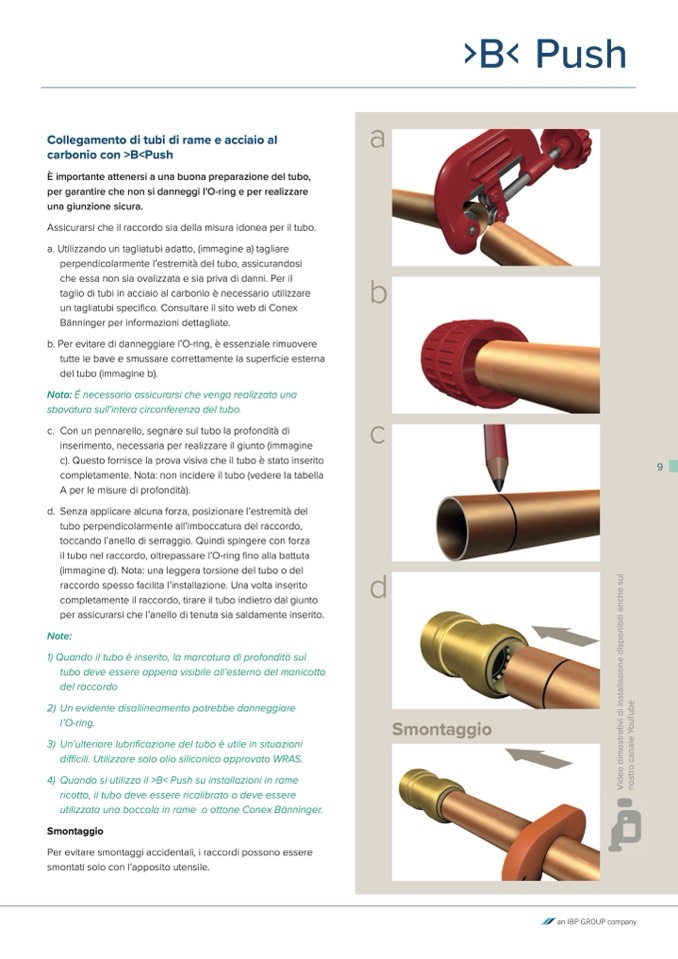

Collegamento di tubi di rame e acciaio al

carbonio con >B<Push

È importante attenersi a una buona preparazione del tubo

,

per garantire che non si danneggi l’O-ring e per realizzar

e

una giunzione sicura.

Assicurarsi che il raccordo sia della misura idonea per il tubo.

a. Utilizzando un tagliatubi adatto, (immagine a) tagliare

perpendicolarmente l’estremità del tubo, assicurandosi

che essa non sia ovalizzata e sia priva di danni. Per i

l

taglio di tubi in acciaio al carbonio è necessario utilizzar

e

un tagliatubi speci

fi

co. Consultare il sito web di Cone

x

Bänninger per informazioni dettagliate.

b. Per evitare di danneggiare l’O-ring, è essenziale rimuovere

tutte le bave e smussare correttamente la superfi

cie estern

a

del tubo (immagine b).

Nota: É necessario assicurarsi che venga realizzata un

a

sbavatura sull’intera circonferenza del tubo

.

c.

Con un pennarello, segnare sul tubo la profondità di

inserimento, necessaria per realizzare il giunto (immagin

e

c). Questo fornisce la prova visiva che il tubo è stato inserito

completamente. Nota: non incidere il tubo (vedere la tabell

a

A per le misure di profondità)

.

d. Senza applicare alcuna forza, posizionare l’estremità de

l

tubo perpendicolarmente all’imboccatura del raccordo,

toccando l’anello di serraggio. Quindi spingere con forz

a

il tubo nel raccordo, oltrepassare l’O-ring

fi

no alla battut

a

(immagine d). Nota: una leggera torsione del tubo o de

l

raccordo spesso facilita l’installazione. Una volta inserito

completamente il raccordo, tirare il tubo indietro dal giunt

o

per assicurarsi che l’anello di tenuta sia saldamente inserito

.

Note:

1) Quando il tubo è inserito, la marcatura di profondità sul

tubo deve essere appena visibile all’esterno del manicotto

del raccordo

2) Un evidente disallineamento potrebbe danneggiare

l’O-ring

.

3) Un’ulteriore lubrifi cazione del tubo è utile in situazioni

diffi cili. Utilizzare solo olio siliconico approvato WRAS

.

4) Quando si utilizza il >B< Push su installazioni in rame

ricotto, il tubo deve essere ricalibrato o deve essere

utilizzata una boccola in rame o ottone Conex Bänninger

.

Smontaggi

o

Per evitare smontaggi accidentali, i raccordi possono esser

e

smontati solo con l’apposito utensile.

a

b

c

d

Smontaggio

V

i

d

e

o

d

i

m

o

s

t

r

a

t

i

v

i

d

i

i

n

s

t

a

l

l

a

z

i

o

n

e

d

i

s

p

o

n

i

b

i

l

i

a

n

c

h

e

s

u

l

n

o

s

t

r

o

c

a

n

a

l

e

Y

o

u

T

u

b

e
