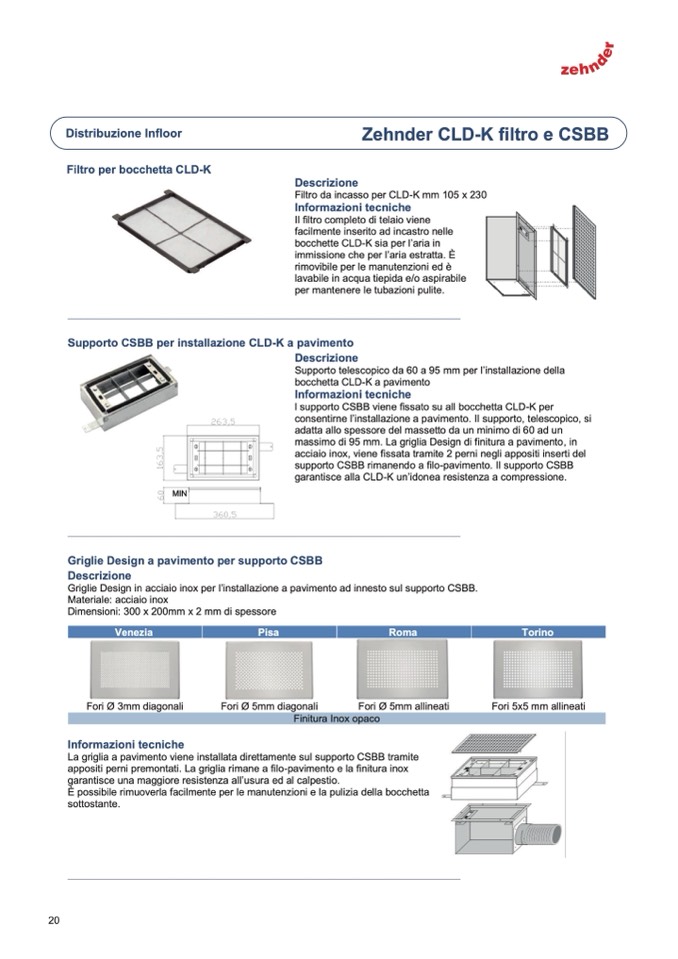

Distribuzione Infloor

Filtro per bocchetta CLD-K

Zehnder CLD-K

Descrizione

Filtro da incasso per CLD-K mm 105 x 230

Informazioni tecniche

Il filtro completo di telaio viene

facilmente inserito ad incastro nelle

bocchette CLD-K sia per l’aria in

immissione che per l’aria estratta. È

rimovibile per le manutenzioni ed è

lavabile in acqua tiepida e/o aspirabile

per mantenere le tubazioni pulite.

______________________________________________________________________________________________________________________

Supporto CSBB per installazione CLD-K a pavimento

Descrizione

Informazioni tecniche

______________________________________________________________________________________________________________________

Griglie Design a pavimento per supporto CSBB

Descrizione

Informazioni tecniche

______________________________________________________________________________________________________________________

l supporto CSBB viene fissato su all bocchetta CLD-K per

consentirne l’installazione a pavimento. Il supporto, telescopico, si

adatta allo spessore del massetto da un minimo di 60 ad un

massimo di 95 mm. La griglia Design di finitura a pavimento, in

acciaio inox, viene fissata tramite 2 perni negli appositi inserti del

supporto CSBB rimanendo a filo-pavimento. Il supporto CSBB

garantisce alla CLD-K un’idonea resistenza a compressione.

Griglie Design in acciaio inox per l’installazione a pavimento ad innesto sul supporto CSBB.

Materiale: acciaio inox

Dimensioni: 300 x 200mm x 2 mm di spessore

Venezia Pisa

Roma Torino

Fori Ø 3mm diagonali

Fori Ø 5mm diagonali

Fori Ø 5mm allineati

Fori 5x5 mm allineati

Finitura Inox opaco

La griglia a pavimento viene installata direttamente sul supporto CSBB tramite

appositi perni premontati. La griglia rimane a filo-pavimento e la finitura inox

garantisce una maggiore resistenza all’usura ed al calpestio.

È possibile rimuoverla facilmente per le manutenzioni e la pulizia della bocchetta

sottostante.

20

Supporto telescopico da 60 a 95 mm per l’installazione della

bocchetta CLD-K a pavimento

filtro e CSBB
