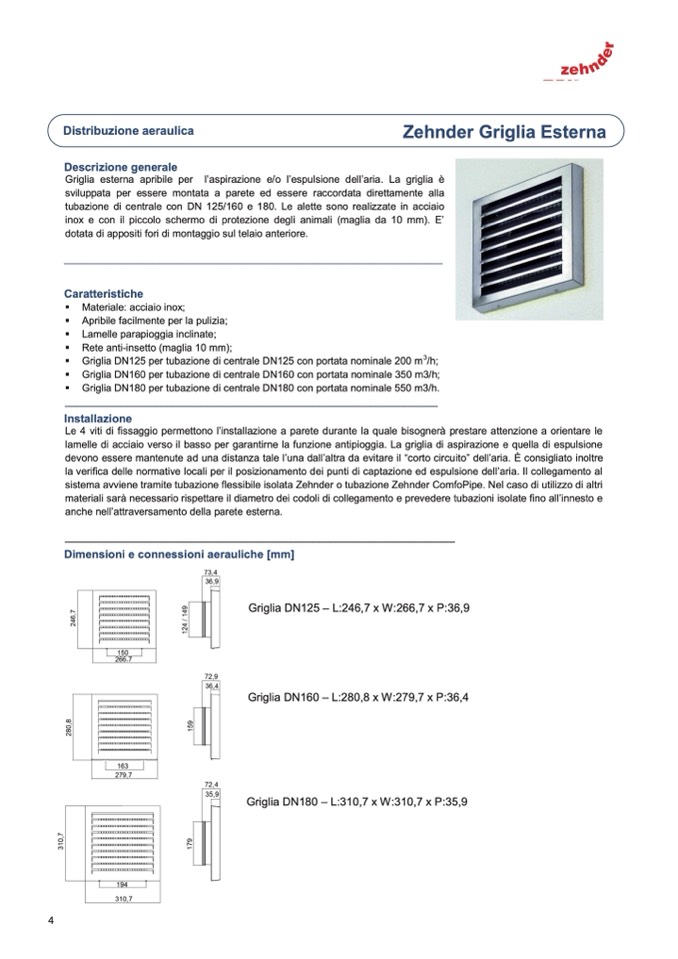

Zehnder Systems - ComfoFresh

Griglia esterna apribile per l’aspirazione e/o l’espulsione dell’aria. La griglia è

sviluppata per essere montata a parete ed essere raccordata direttamente alla

tubazione di centrale con DN 125/160 e 180. Le alette sono realizzate in acciaio

inox e con il piccolo schermo di protezione degli animali (maglia da 10 mm). E’

dotata di appositi fori di montaggio sul telaio anteriore.

___________________________________________________________________

 Materiale: acciaio inox;

 Apribile facilmente per la pulizia;

 Lamelle parapioggia inclinate;

 Rete anti-insetto (maglia 10 mm);

 Griglia DN125 per tubazione di centrale DN125 con portata nominale 200 m3/h;

 Griglia DN160 per tubazione di centrale DN160 con portata nominale 350 m3/h;

 Griglia DN180 per tubazione di centrale DN180 con portata nominale 550 m3/h.

__________________________________________________________________

Le 4 viti di fissaggio permettono l’installazione a parete durante la quale bisognerà prestare attenzione a orientare le

lamelle di acciaio verso il basso per garantirne la funzione antipioggia. La griglia di aspirazione e quella di espulsione

devono essere mantenute ad una distanza tale l’una dall’altra da evitare il “corto circuito” dell’aria. È consigliato inoltre

la verifica delle normative locali per il posizionamento dei punti di captazione ed espulsione dell’aria. Il collegamento al

sistema avviene tramite tubazione flessibile isolata Zehnder o tubazione Zehnder ComfoPipe. Nel caso di utilizzo di altri

materiali sarà necessario rispettare il diametro dei codoli di collegamento e prevedere tubazioni isolate fino all’innesto e

anche nell’attraversamento della parete esterna.
