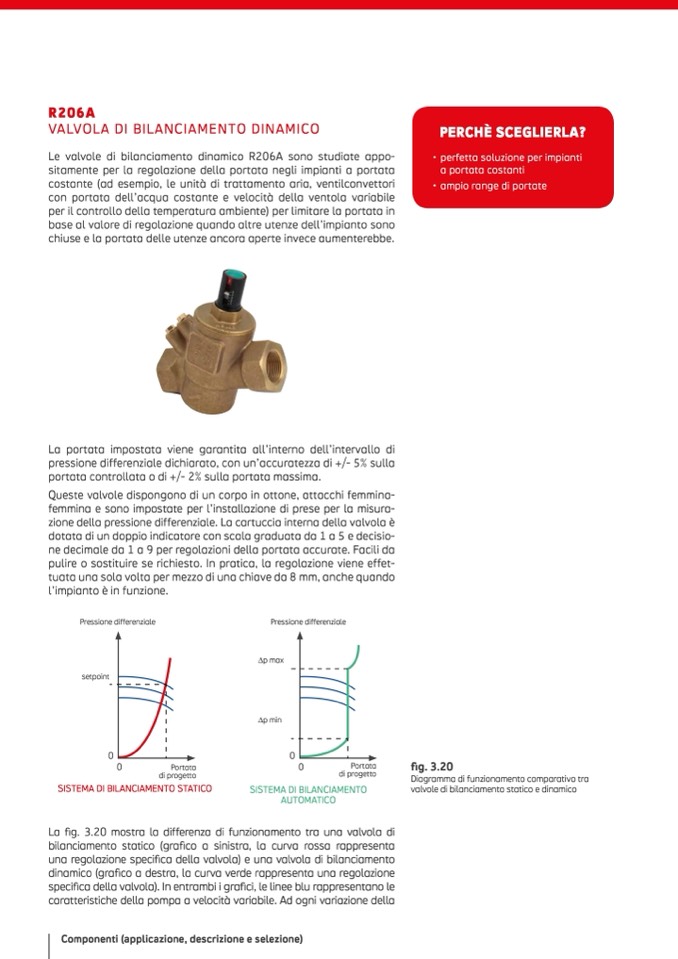

Le valvole di bilanciamento dinamico R206A sono studiate appo-
sitamente per la regolazione della portata negli impianti a portata
costante (ad esempio, le unità di trattamento aria, ventilconvettori
con portata dell’acqua costante e velocità della ventola variabile
per il controllo della temperatura ambiente) per limitare la portata in
base al valore di regolazione quando altre utenze dell’impianto sono
chiuse e la portata delle utenze ancora aperte invece aumenterebbe.
La portata impostata viene garantita all’interno dell’intervallo di
pressione differenziale dichiarato, con un’accuratezza di +/- 5% sulla
portata controllata o di +/- 2% sulla portata massima.
Queste valvole dispongono di un corpo in ottone, attacchi femmina-
femmina e sono impostate per l’installazione di prese per la misura-
zione della pressione differenziale. La cartuccia interna della valvola è
dotata di un doppio indicatore con scala graduata da 1 a 5 e decisio-
ne decimale da 1 a 9 per regolazioni della portata accurate. Facili da
pulire o sostituire se richiesto. In pratica, la regolazione viene effet-
tuata una sola volta per mezzo di una chiave da 8 mm, anche quando
l’impianto è in funzione.
Pressione differenziale
Pressione differenziale
• perfetta soluzione per impianti
a portata costanti
• ampio range di portate
Δp max
setpoint
Δp min
0
0
Diagramma di funzionamento comparativo tra
valvole di bilanciamento statico e dinamico
0
Portata
di progetto
SISTEMA DI BILANCIAMENTO STATICO
0
Portata
di progetto
La fig. 3.20 mostra la differenza di funzionamento tra una valvola di
bilanciamento statico (grafico a sinistra, la curva rossa rappresenta
una regolazione specifica della valvola) e una valvola di bilanciamento
dinamico (grafico a destra, la curva verde rappresenta una regolazione
specifica della valvola). In entrambi i grafici, le linee blu rappresentano le
caratteristiche della pompa a velocità variabile. Ad ogni variazione della
Componenti (applicazione, descrizione e selezione)
SISTEMA DI BILANCIAMENTO
AUTOMATICO
