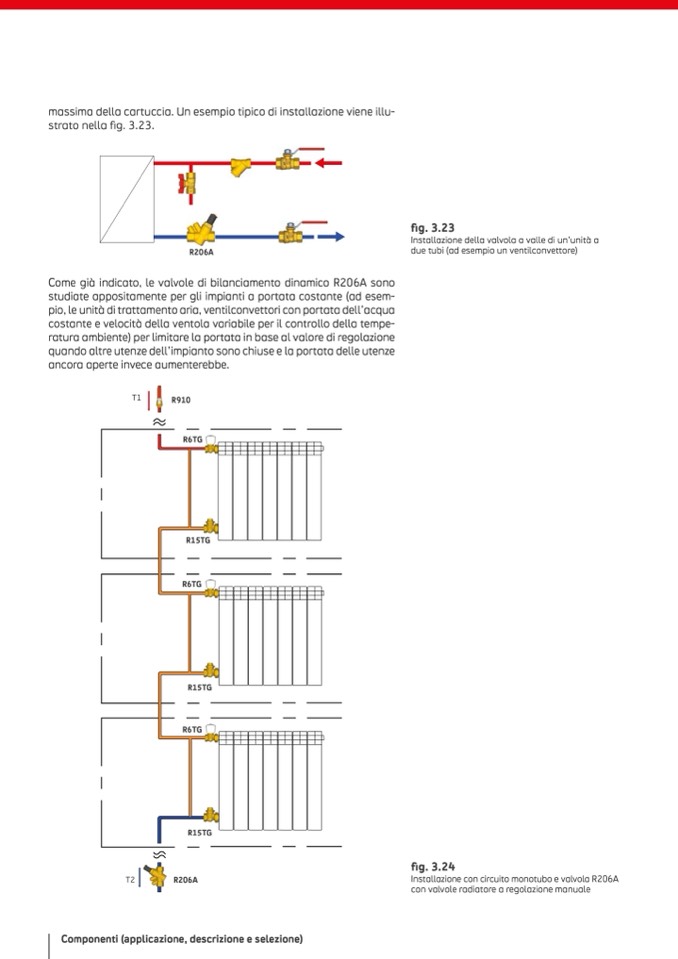

massima della cartuccia. Un esempio tipico di installazione viene illu-

strato nella fig. 3.23.

R206A

fig. 3.23

Installazione della valvola a valle di un’unità a

due tubi (ad esempio un ventilconvettore)

Come già indicato, le valvole di bilanciamento dinamico R206A sono

studiate appositamente per gli impianti a portata costante (ad esem-

pio, le unità di trattamento aria, ventilconvettori con portata dell’acqua

costante e velocità della ventola variabile per il controllo della tempe-

ratura ambiente) per limitare la portata in base al valore di regolazione

quando altre utenze dell’impianto sono chiuse e la portata delle utenze

ancora aperte invece aumenterebbe.

T1

R910

R6TG

R15TG

R6TG

R15TG

R6TG

R15TG

T2

R206A

fig. 3.24

Installazione con circuito monotubo e valvola R206A

con valvole radiatore a regolazione manuale
