codice
R206AY013
R206AY014
R206AY015
R206AY016
R206AY017
R206AY018
R206AY033
R206AY034
attacchi
1/2”F
3/4”F
1”F
1 1/4”F
1 1/2”F
2”F
1/2”F
3/4”F
portata operativa
[m
3
/h]
0,276 - 0,825
0,406 - 1,270
0,535 - 5,830
0,535 - 5,830
3,180 - 16,100
3,180 - 16,100
0,100 - 0,412
0,100 - 0,412
campo operativo pressione
differenziale ∆p [kPa]
17 - 200
30 - 400
17 - 400
17 - 400
20 - 400
20 - 400
17 - 210
17 - 210

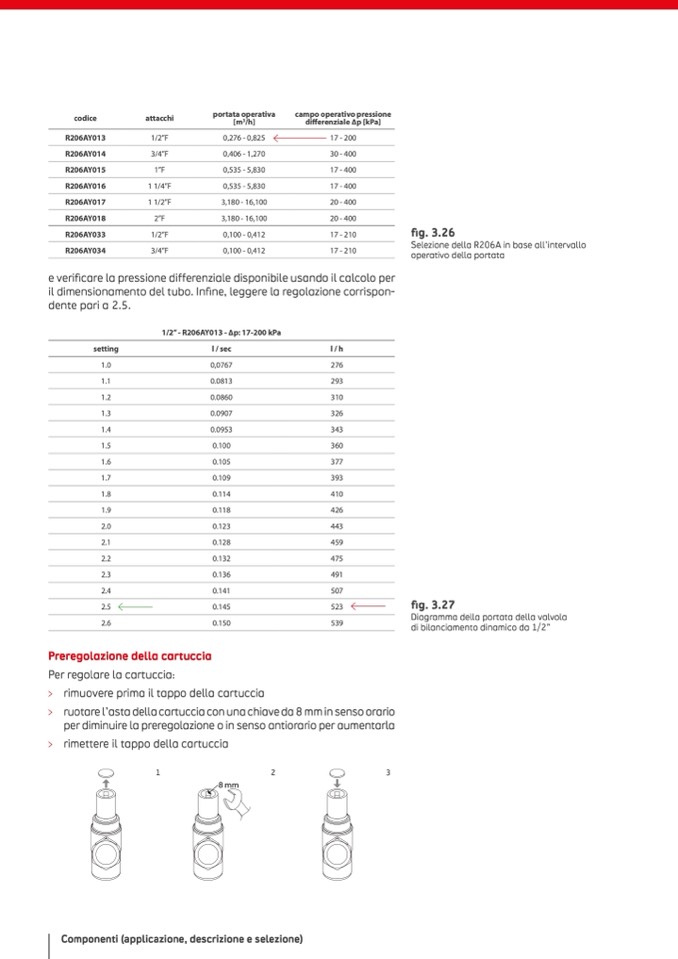

fig. 3.26
Selezione della R206A in base all’intervallo
operativo della portata
e verificare la pressione differenziale disponibile usando il calcolo per
il dimensionamento del tubo. Infine, leggere la regolazione corrispon-
dente pari a 2.5.
setting
1/2” - R206AY013 - ∆p: 17-200 kPa
l / sec
l / h
276
293
310
326
343
360
377
393
410
426
443
459
475
491
507
523
539
1.0
0,0767
1.1
0.0813
1.2
0.0860
1.3
0.0907
1.4
0.0953
1.5
1.6
1.7
1.8
1.9
2.0
2.1
2.2
2.3
2.4
2.5
2.6
Preregolazione della cartuccia
Per regolare la cartuccia:
0.100
0.105
0.109
0.114
0.118
0.123
0.128
0.132
0.136
0.141
0.145
0.150
fig. 3.27
Diagramma della portata della valvola
di bilanciamento dinamico da 1/2”
rimuovere prima il tappo della cartuccia
ruotare l’asta della cartuccia con una chiave da 8 mm in senso orario
per diminuire la preregolazione o in senso antiorario per aumentarla
rimettere il tappo della cartuccia
1
2
3
8m88mmm
Componenti (applicazione, descrizione e selezione)
