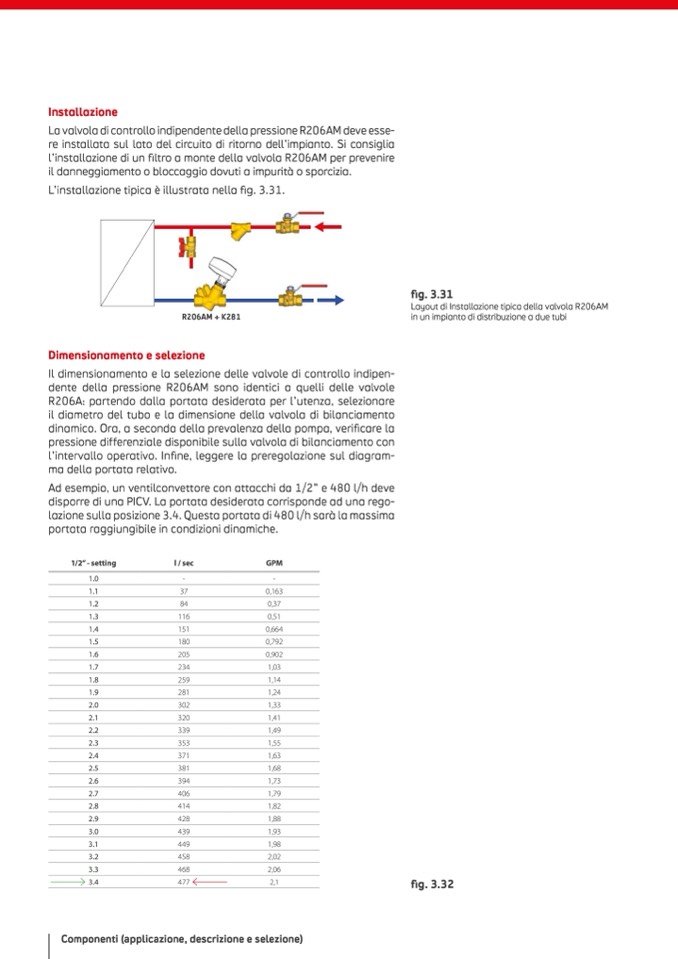

Installazione

La valvola di controllo indipendente della pressione R206AM deve esse-

re installata sul lato del circuito di ritorno dell’impianto. Si consiglia

l’installazione di un filtro a monte della valvola R206AM per prevenire

il danneggiamento o bloccaggio dovuti a impurità o sporcizia.

L’installazione tipica è illustrata nella fig. 3.31.

RR2206AM+K2811

Dimensionamento e selezione

fig. 3.31

Layout di Installazione tipica della valvola R206AM

in un impianto di distribuzione a due tubi

Il dimensionamento e la selezione delle valvole di controllo indipen-

dente della pressione R206AM sono identici a quelli delle valvole

R206A: partendo dalla portata desiderata per l’utenza, selezionare

il diametro del tubo e la dimensione della valvola di bilanciamento

dinamico. Ora, a seconda della prevalenza della pompa, verificare la

pressione differenziale disponibile sulla valvola di bilanciamento con

l’intervallo operativo. Infine, leggere la preregolazione sul diagram-

ma della portata relativo.

Ad esempio, un ventilconvettore con attacchi da 1/2” e 480 l/h deve

disporre di una PICV. La portata desiderata corrisponde ad una rego-

lazione sulla posizione 3.4. Questa portata di 480 l/h sarà la massima

portata raggiungibile in condizioni dinamiche.

1/2” - setting

1.0

l / sec

GPM

-

-

1.1

37

0,163

1.2

84

0,37

1.3

116

0,51

1.4

151

0,664

1.5

180

0,792

1.6

205

0,902

1.7

234

1,03

1.8

259

1,14

1.9

281

1,24

2.0

302

1,33

2.1

320

1,41

2.2

339

1,49

2.3

353

1,55

2.4

371

1,63

2.5

381

1,68

2.6

394

1,73

2.7

406

1,79

2.8

414

1,82

2.9

428

1,88

3.0

439

1,93

3.1

449

1,98

3.2

458

2,02

3.3

468

2,06

3.4

477

2,1

fig. 3.32
