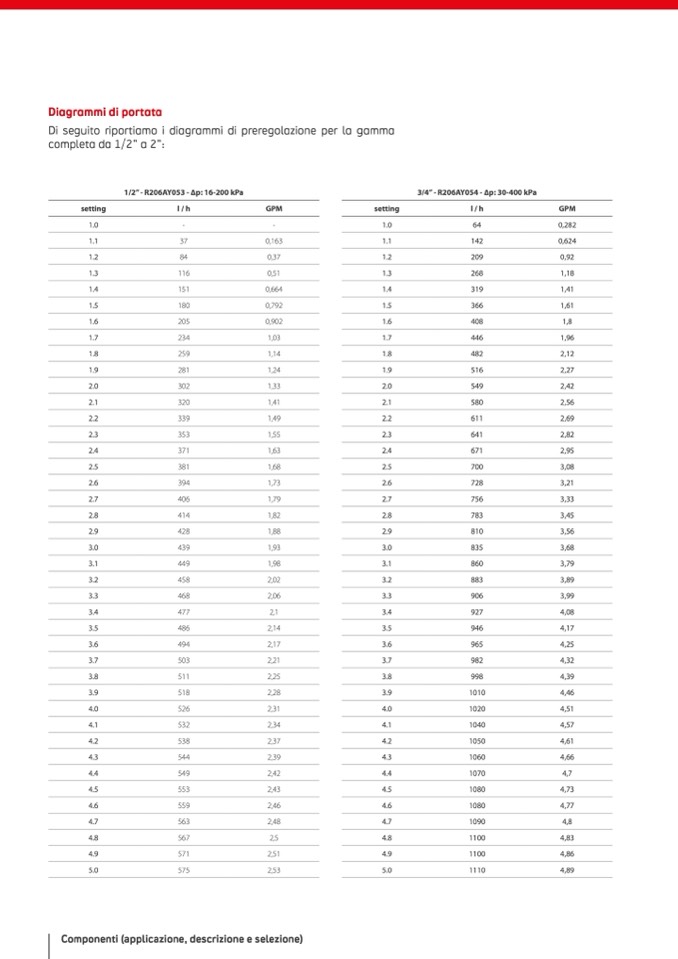

Diagrammi di portata
Di seguito riportiamo i diagrammi di preregolazione per la gamma
completa da 1/2” a 2”:
1/2” - R206AY053 - ∆p: 16-200 kPa
l / h
setting
GPM
3/4” - R206AY054 - ∆p: 30-400 kPa
setting
l /h
GPM
1.0
-
-
1.1
37
0,163
1.2
84
0,37
1.3
116
0,51
1.4
151
0,664
1.5
180
0,792
1.6
205
0,902
1.7
234
1,03
1.8
259
1,14
1.9
281
1,24
2.0
302
1,33
2.1
320
1,41
2.2
339
1,49
2.3
353
1,55
2.4
371
1,63
2.5
381
1,68
2.6
394
1,73
2.7
406
1,79
2.8
414
1,82
2.9
428
1,88
3.0
439
1,93
3.1
449
1,98
3.2
458
2,02
3.3
468
2,06
3.4
477
2,1
3.5
486
2,14
3.6
494
2,17
3.7
503
2,21
3.8
511
2,25
3.9
518
2,28
4.0
526
2,31
4.1
532
2,34
4.2
538
2,37
4.3
544
2,39
4.4
549
2,42
4.5
553
2,43
4.6
559
2,46
4.7
563
2,48
4.8
567
2,5
4.9
571
2,51
5.0
575
2,53
1.0
64
0,282
1.1
142
0,624
1.2
209
0,92
1.3
268
1,18
1.4
319
1,41
1.5
366
1,61
1.6
408
1,8
1.7
446
1,96
1.8
482
2,12
1.9
516
2,27
2.0
549
2,42
2.1
580
2,56
2.2
611
2,69
2.3
641
2,82
2.4
671
2,95
2.5
700
3,08
2.6
728
3,21
2.7
756
3,33
2.8
783
3,45
2.9
810
3,56
3.0
835
3,68
3.1
860
3,79
3.2
883
3,89
3.3
906
3,99
3.4
927
4,08
3.5
946
4,17
3.6
965
4,25
3.7
982
4,32
3.8
998
4,39
3.9
1010
4,46
4.0
1020
4,51
4.1
1040
4,57
4.2
1050
4,61
4.3
1060
4,66
4.4
1070
4,7
4.5
1080
4,73
4.6
1080
4,77
4.7
1090
4,8
4.8
1100
4,83
4.9
1100
4,86
5.0
1110
4,89
