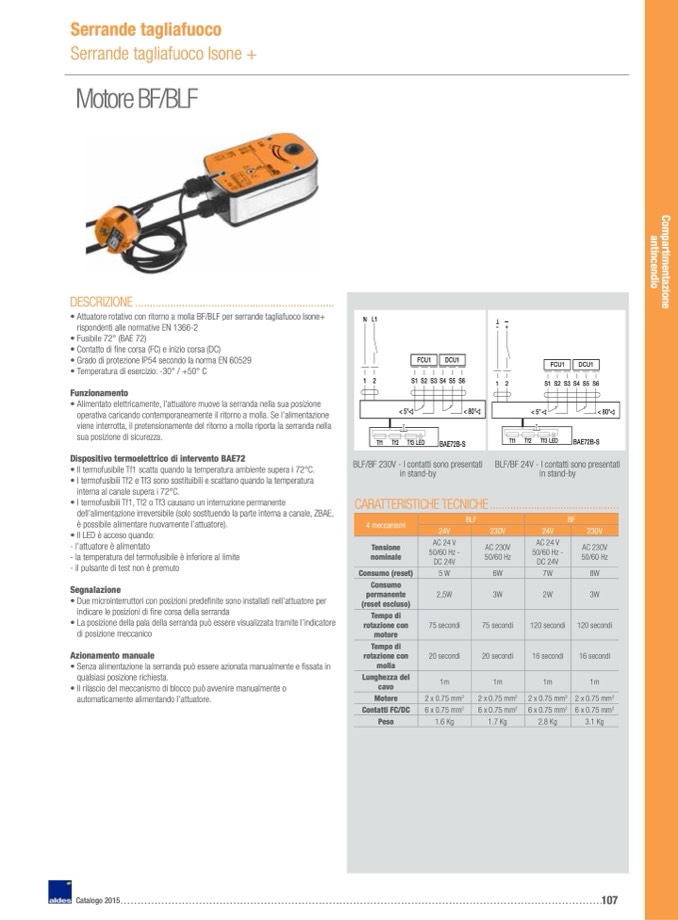

Serrande tagliafuoco

Serrande tagliafuoco Isone +

Motore BF/BLF

DESCRIZIONE ....................................................................

� Attuatore rotativo con ritorno a molla BF/BLF per serrande tagliafuoco Isone+

������������������������������������

� Fusibile 72° (BAE 72)

� Contatto di fine corsa (FC) e inizio corsa (DC)

� ��������������������������������������������������

� ����������������������������������������

Funzionamento

� Alimentato elettricamente, l’attuatore muove la serranda nella sua posizione

operativa caricando contemporaneamente il ritorno a molla. Se l’alimentazione

viene interrotta, il pretensionamente del ritorno a molla riporta la serranda nella

sua posizione di sicurezza.

����������������������������������������������

� Il termofusibile Tf1 scatta quando la temperatura ambiente supera i 72°C.

� I termofusibili Tf2 e Tf3 sono sostituibili e scattano quando la temperatura

interna al canale supera i 72°C.

� I termofusibili Tf1, Tf2 o Tf3 causano un interruzione permanente

dell’alimentazione irreversibile (solo sostituendo la parte interna a canale, ZBAE,

è possibile alimentare nuovamente l’attuatore).

� �����������������������

- l’attuatore è alimentato

- la temperatura del termofusibile è inferiore al limite

- il pulsante di test non è premuto

Segnalazione

� Due microinterruttori con posizioni predefinite sono installati nell’attuatore per

indicare le posizioni di fine corsa della serranda

� La posizione della pala della serranda può essere visualizzata tramite l’indicatore

di posizione meccanico

Azionamento manuale

� Senza alimentazione la serranda può essere azionata manualmente e fissata in

qualsiasi posizione richiesta.

� Il rilascio del meccanismo di blocco può avvenire manualmente o

automaticamente alimentando l’attuatore.

N L1

1 2

S1S2S3S4S5S6

< 5°

< 80°

BAE72B-S

–

+

FCU1

DCU1

FCU1

DCU1

1 2

S1S2S3S4S5S6

< 5°

< 80°

BAE72B-S

Tf1

Tf2

Tf3 LED

Tf1

Tf2

Tf3 LED

Catalogo 2015

107

BLF/BF 230V - I contatti sono presentati

BLF/BF 24V - I contatti sono presentati

in stand-by

in stand-by

CARATTERISTICHE TECNICHE ............................................

4 meccanismi

AC 24 V

�����������

DC 24V

2,5W

75 secondi

�����������

2

BLF

AC 230V

��������

��

75 secondi

�����������

2

AC 24 V

�����������

DC 24V

�����������

2

BF

24V

230V

24V

230V

Tensione

nominale

���������������

Consumo

permanente

���������������

���������

rotazione con

motore

���������

rotazione con

molla

��������������

cavo

Motore

Contatti FC/DC

Peso

AC 230V

��������

8W

3W

120 secondi

����������

1m

2 x 0.75 mm

2

�����������

2

3.1 Kg

5W

7W

3W

2W

120 secondi

20 secondi

20 secondi

����������

1m

1m

1m

2 x 0.75 mm

2

2 x 0.75 mm

2

2 x 0.75 mm

2

������

1.7 Kg

2.8 Kg
