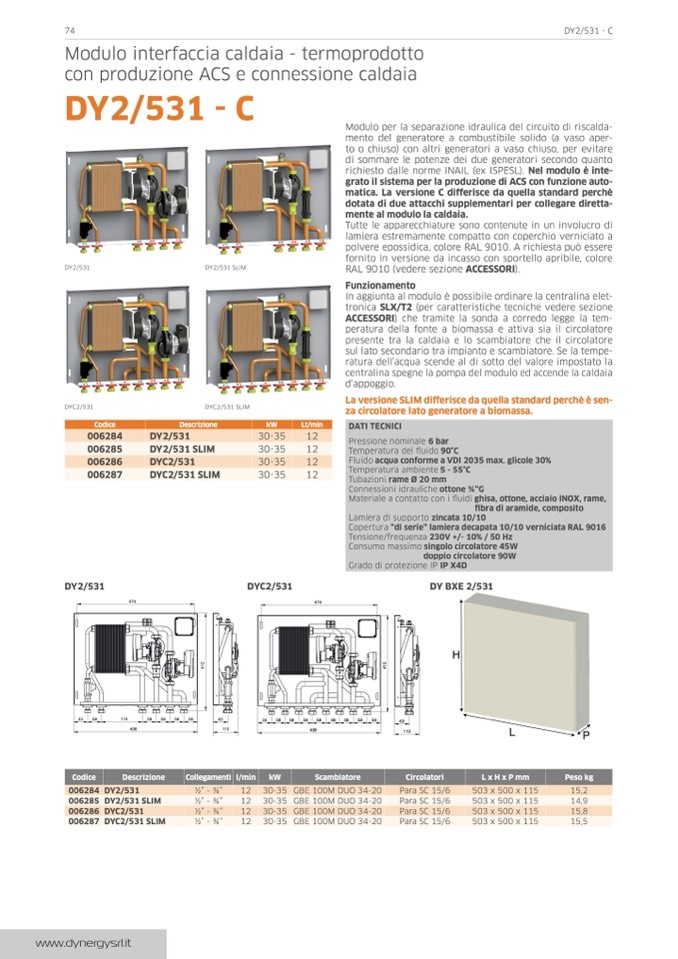

74
Dy2/531 - C
Modulo interfaccia caldaia - termoprodotto
con produzione ACS e connessione caldaia
DY2/531 - C
Modulo per la separazione idraulica del circuito di riscalda-
mento del generatore a combustibile solido (a vaso aper-
to o chiuso) con altri generatori a vaso chiuso, per evitare
di sommare le potenze dei due generatori secondo quanto
richiesto dalle norme INAIL (ex ISPESL). Nel modulo è inte-
grato il sistema per la produzione di ACS con funzione auto-
matica. La versione C differisce da quella standard perchè
dotata di due attacchi supplementari per collegare diretta-
mente al modulo la caldaia.
Tutte le apparecchiature sono contenute in un involucro di
lamiera estremamente compatto con coperchio verniciato a
polvere epossidica, colore RAL 9010. A richiesta può essere
fornito in versione da incasso con sportello apribile, colore
RAL 9010 (vedere sezione ACCESSORI).
Funzionamento
In aggiunta al modulo è possibile ordinare la centralina elet-
tronica SLX/T2 (per caratteristiche tecniche vedere sezione
ACCESSORI) che tramite la sonda a corredo legge la tem-
peratura della fonte a biomassa e attiva sia il circolatore
presente tra la caldaia e lo scambiatore che il circolatore
sul lato secondario tra impianto e scambiatore. Se la tempe-
ratura dell’acqua scende al di sotto del valore impostato la
centralina spegne la pompa del modulo ed accende la caldaia
d’appoggio.
La versione SLIM differisce da quella standard perchè è sen-
za circolatore lato generatore a biomassa.
DATI TECNICI
Pressione nominale 6 bar
Temperatura del fluido 90°C
Fluido acqua conforme a VDI 2035 max. glicole 30%
Temperatura ambiente 5 - 55°C
Tubazioni rame Ø 20 mm
Connessioni idrauliche ottone 3⁄4”G
Materiale a contatto con i fluidi ghisa, ottone, acciaio INOX, rame,
fibra di aramide, composito
Lamiera di supporto zincata 10/10
Copertura “di serie” lamiera decapata 10/10 verniciata RAL 9016
Tensione/frequenza 230V +/- 10% / 50 Hz
Consumo massimo singolo circolatore 45W
doppio circolatore 90W
Grado di protezione IP IP X4D
DY BXE 2/531
DY2/531
DYC2/531
Codice
006284
006285
006286
006287
DY2/531
33
58
174
DY2/531 SLIM
DYC2/531 SLIM
Descrizione
DY2/531
DY2/531 SLIM
DYC2/531
DYC2/531 SLIM
kW
Lt/min
30-35
12
30-35
12
30-35
12
30-35
12
4
1
2
4
1
2
Codice
Collegamenti l/min
kW
Scambiatore
L
L x H x P mm
503 x 500 x 115
503 x 500 x 115
503 x 500 x 115
503 x 500 x 115
P
Peso kg
15,2
14,9
15,8
15,5
006284 DY2/531
006285 DY2/531 SLIM
006286 DYC2/531
006287 DYC2/531 SLIM
1⁄2” - 3⁄4”
1⁄2” - 3⁄4”
1⁄2” - 3⁄4”
1⁄2” - 3⁄4”
12
12
12
12
30-35 GBE 100M DUO 34-20
30-35 GBE 100M DUO 34-20
30-35 GBE 100M DUO 34-20
30-35 GBE 100M DUO 34-20
474
498
Descrizione
474
33
58
58
58
58
58
58
58
58
498
H
58
58
58
58
63
110
63
110
Circolatori
Para SC 15/6
Para SC 15/6
Para SC 15/6
Para SC 15/6
DYC2/531
