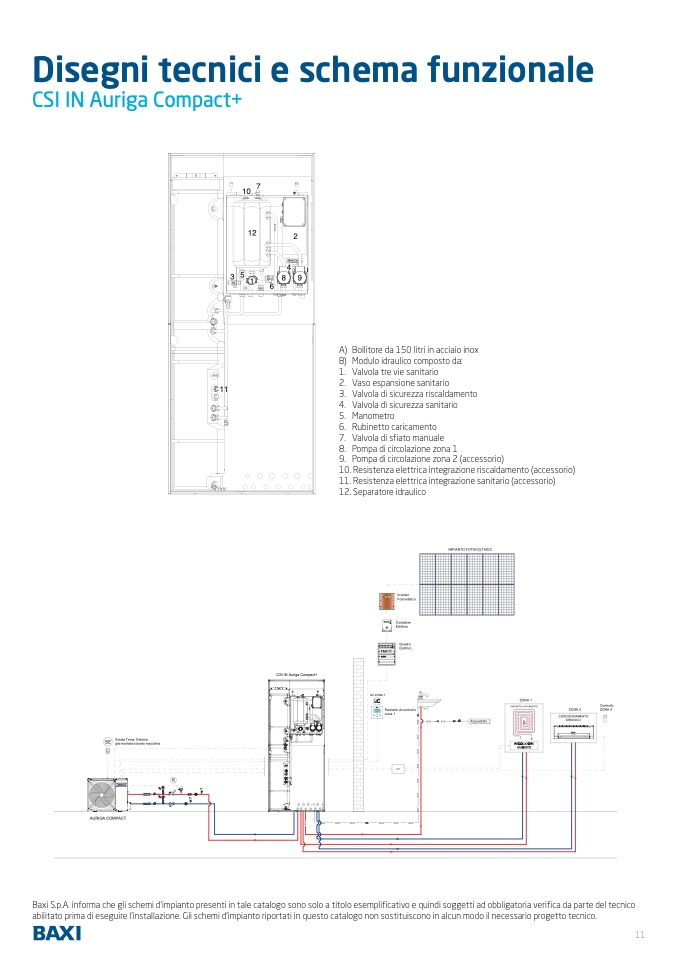

Disegni tecnici e schema funzionale
CSI IN Auriga Compact+
7
10
12
2
4
3
5
8
9
1
6
11
A)
Bollitore da 150 litri in acciaio inox
B) Modulo idraulico composto da
:
1. Valvola tre vie sanitari
o
2. Vaso espansione sanitario
3. Valvola di sicurezza riscaldamento
4. Valvola di sicurezza sanitario
5. Manometr
o
6. Rubinetto caricament
o
7. Valvola di sfiato manual
e
8.
Pompa di circolazione zona 1
9.
Pompa di circolazione zona 2 (accessorio)
10. Resistenza elettrica integrazione riscaldamento (accessorio)
11. Resistenza elettrica integrazione sanitario (accessorio)
12. Separatore idraulico
IMPIANTO FOTOVOLTAIC
O
Inverter
Fotovoltaic
o
Contator
e
Elettrico
Quadr
o
Elettric
o
CSI IN Auriga Compact+
UC ZONA
1
MEN U'
O N/OF
F
O
K
BACK
UNLOCK
ZONA
1
IMPIANTO a PAVIMENT
O
Pannello di controllo
zona
1
ZONA
2
CONDIZIONAMENTO
IDRONIC
O
Controllo
ZONA 2
S
E
Sonda Temp. Estern
a
già montata a bordo macchin
a
Q.E
.
A
C
Q
A
C
Q
A
C
Q
A
C
Q
A
C
Q
A
C
Q
A
C
Q
ACQ
AC
Q
Acquedotto
AURIGA COMPACT
A
C
Q
ACQ
ACQ
ACQ
ACQ
ACQ
ACQ
ACQ
Baxi S.p.A. informa che gli schemi d’impianto presenti in tale catalogo sono solo a titolo esemplificativo e quindi soggetti ad obbligatoria verifica da parte del tecnic
o
abilitato prima di eseguire l’installazione. Gli schemi d’impianto riportati in questo catalogo non sostituiscono in alcun modo il necessario progetto tecnico.
