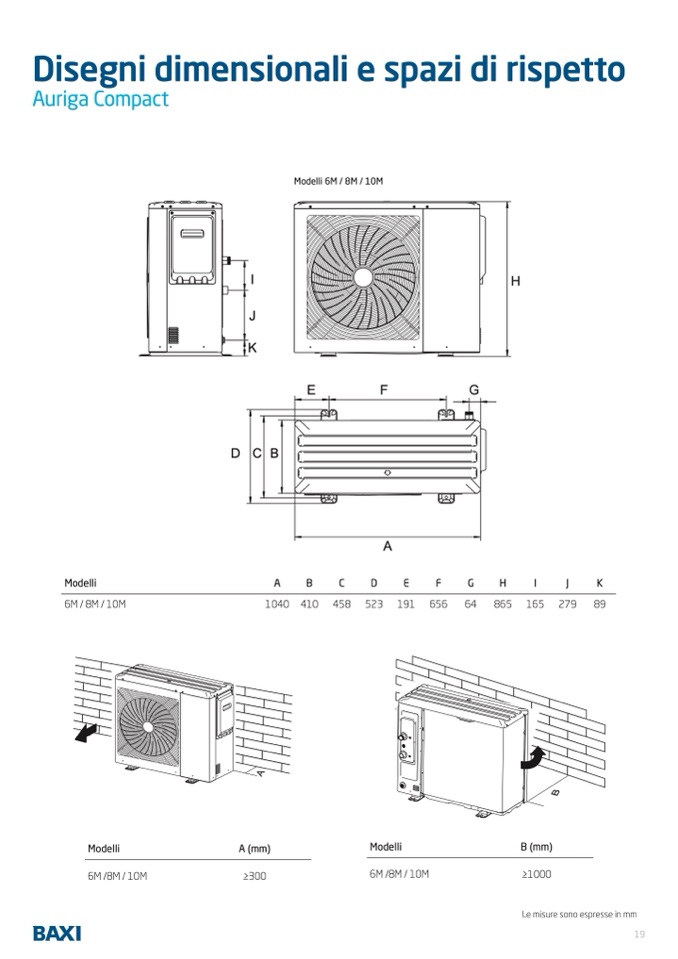

Disegni dimensionali e spazi di rispetto

Auriga Compact

Modelli 6M / 8M / 10M

I

H

J

K

E

F

G

D

C

B

A

A

Modelli

A

B

C

D

E

F

G

H

I

J

K

6M / 8M / 10M

1040 410 458 523 191 656

64

865 165 279

89

A

B

Modelli

A (mm

)

Modelli

B (mm)

6M /8M / 10M

≥300

6M /8M / 10M

≥1000

Le misure sono espresse in m

m

19
