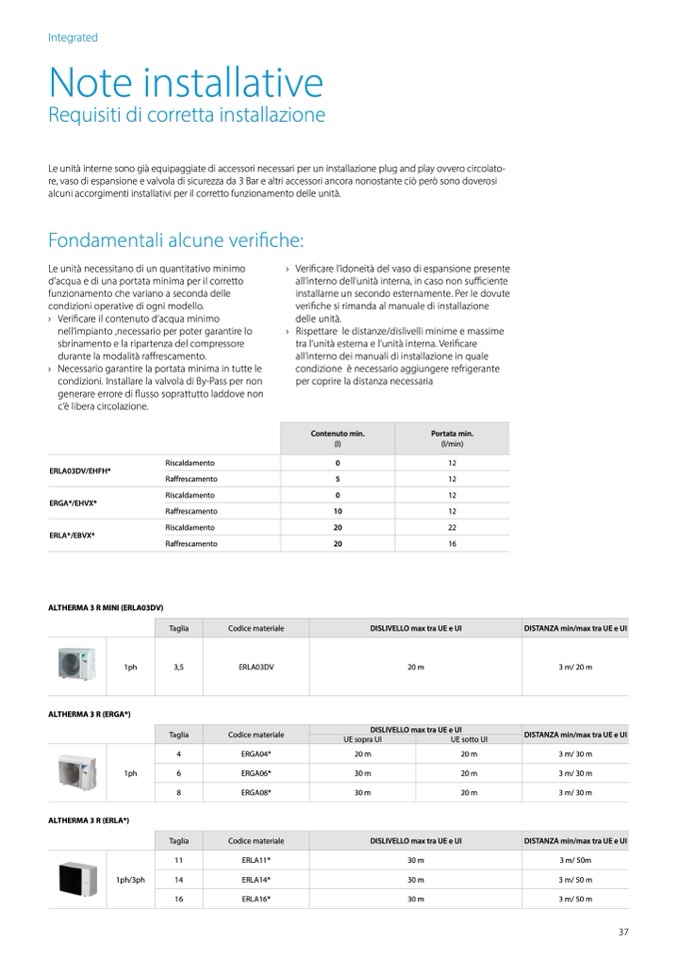

Integrated
Note installative
Requisiti di corretta installazione
Le unità interne sono già equipaggiate di accessori necessari per un installazione plug and play ovvero circolato-
re, vaso di espansione e valvola di sicurezza da 3 Bar e altri accessori ancora nonostante ciò però sono doverosi
alcuni accorgimenti installativi per il corretto funzionamento delle unità.
Fondamentali alcune verifiche:
Le unità necessitano di un quantitativo minimo
d’acqua e di una portata minima per il corretto
funzionamento che variano a seconda delle
condizioni operative di ogni modello.
› Verificare il contenuto d’acqua minimo
nell’impianto ,necessario per poter garantire lo
sbrinamento e la ripartenza del compressore
durante la modalità raffrescamento.
› Necessario garantire la portata minima in tutte le
condizioni. Installare la valvola di By-Pass per non
generare errore di flusso soprattutto laddove non
c’è libera circolazione.
›
›
Verificare l’idoneità del vaso di espansione presente
all’interno dell’unità interna, in caso non sufficiente
installarne un secondo esternamente. Per le dovute
verifiche si rimanda al manuale di installazione
delle unità.
Rispettare le distanze/dislivelli minime e massime
tra l’unità esterna e l’unità interna. Verificare
all’interno dei manuali di installazione in quale
condizione è necessario aggiungere refrigerante
per coprire la distanza necessaria
12
12
12
12
22
16
Contenuto min.
(l)
Portata min.
(l/min)
ERLA03DV/EHFH*
ERGA*/EHVX*
ERLA*/EBVX*
ALTHERMA 3 R MINI (ERLA03DV)
ALTHERMA 3 R (ERGA*)
ALTHERMA 3 R (ERLA*)
Riscaldamento
Raffrescamento
Riscaldamento
Raffrescamento
Riscaldamento
Raffrescamento
0
5
0
10
20
20
Taglia
Codice materiale
DISLIVELLO max tra UE e UI
DISTANZA min/max tra UE e UI
1ph
3,5
ERLA03DV
20 m
3 m/ 20 m
3 m/ 30 m
3 m/ 30 m
3 m/ 30 m
3 m/ 50m
3 m/ 50 m
3 m/ 50 m
Taglia
Codice materiale
DISLIVELLO max tra UE e UI
DISTANZA min/max tra UE e UI
UE sopra UI
UE sotto UI
1ph
4
ERGA04*
20 m
20 m
6
ERGA06*
30 m
8
ERGA08*
30 m
20 m
20 m
Taglia
Codice materiale
DISLIVELLO max tra UE e UI
DISTANZA min/max tra UE e UI
11
ERLA11*
30 m
1ph/3ph
14
ERLA14*
30 m
16
ERLA16*
30 m
37
