VISTA FRONTALE

VISTA SUPERIORE

VISTA LATERALE SX

VISTA POSTERIORE

DETTAGLIO FISS. ARMADIO

VISTA POSTERIORE

DETTAGLIO PRETRANCIATI

44

PRETRANCIATO PER:

- MONOBLOCCO

- CAVI ELETTRICI

All'interno del manuale verranno indicati

› Lenormedisicurezza

› Glispazinecessariperpreassemblareilcassone

› I vari passaggi di assemblaggio del cassone

› Luogodiinstallazione-luogobenprotettoda

intemperie per evitare passaggio di acqua piovana

attraverso le fessure

› Garanzia

PRETRANCIATO PER:

- SANITARIO

- IMPIANTO

- SCARICO

LINGUETTA FISS.

ARMADIO

Serrature a taglio/cacciavite

PORTE REMOVIBILI

Apertura frontale inferiore a VASISTAS

VISTA INFERIORE

VISTA LATERALE DX

VISTA FRONTALE

DAIKIN ALTHERMA

MONOBLOCCO IN WALL

Manuale di installazione

VISTA LATERALE SX

MANUALE

DI INSTALLAZIONE

E NORME DI SICUREZZA

VISTA POSTERIORE

DETTAGLIO FISS. ARMADIO

575AE001

VISTA POST

DETTAGLIO PR

Apertura frontale superiore a VASISTAS

SCHEMA DI PRINCIPIO. FARE RIFERIMENTO AL PROGETTO DEFINITIVO

LINGUETTA FISS.

ARMADIO

LINGUETTA FISS.

ARMADIO

LINGUETTA FISS.

ARMADIO

LINGUETTA FISS.

ARMADIO

Linguetta per il fissaggio dell'armadio

presente anche sul laterale DX

Fori di fissaggio Ø11

Struttura divisa in 2

parti per ridurre le

proiblematiche di

montaggio/trasporto

FARE SEMPRE RIFERIMENTO ALLA DOCUMENTAZIONE DEI

PRODOTTI PER I DETTAGLI DI INSTALLAZIONE COMPLETI

IL FISSAGGIO DELL'ARMADIO E' A CARICO

DELL'INSTALLATORE E DEVONO AVVENIRE TRAMITE DEI

FISSAGGI(NON FORNITI) BEN DIMENSIONATI.

NOTE:

-CAVIDOTTI POSSONO PASSARE LIBERAMENTE NELL'AREA

DEI PRETRANCIATI

-PRETRANCIATI PREDISPOSTI SU FONDO,SCHIENA

DELL'ARMADIO E LATERALE DESTRO.

-QUESTO DISEGNO NON E' VALIDO COME MANUALE PER

L'INSTALLAZIONE DEI COMPONENTI

1

INGRESSO ACQUA FREDDA 3/4 " M

2

USCITA ACQUA CALDA 3/4 " M

3

MANDATA IMPIANTO 1" M

4

RITORNO IMPIANTO 1" M

5

PREDISPOSIZIONE RICIRCOLO 3/4 " M

6

SCARICO

7

MANDATA PDC 1" M

8

RITORNO PDC 1" M

SCHEMA DI PRINCIPIO. FARE RIFERIMENTO AL PROGETTO DE

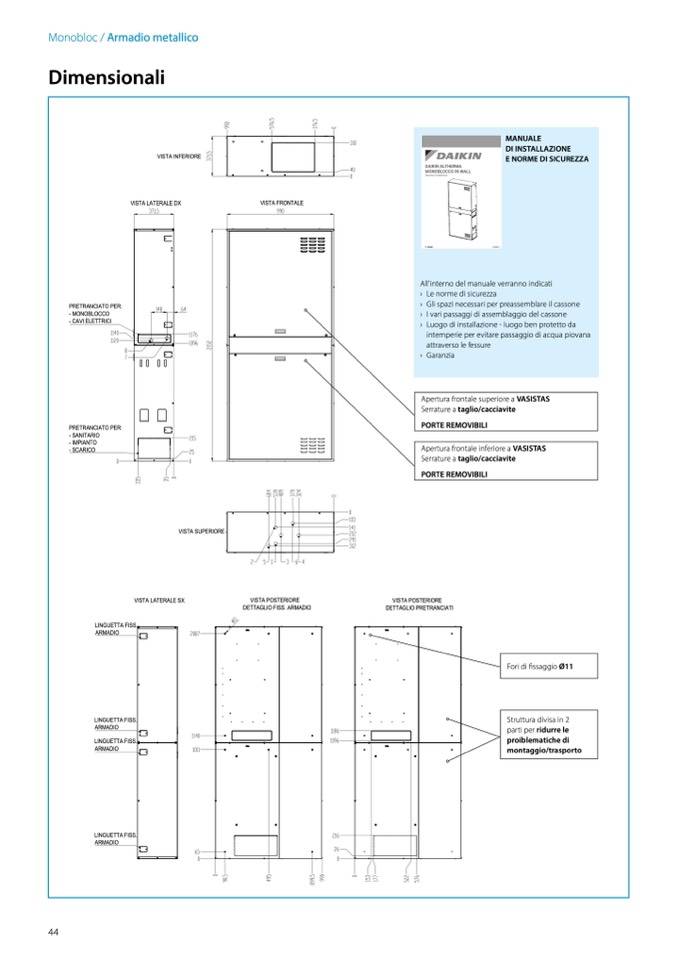

Monobloc / Armadio metallico

Dimensionali

LINGUETTA FISS.

ARMADIO

LINGUETTA FISS.

ARMADIO

LINGUETTA FISS.

ARMADIO

IT. BOXMB

Serrature a taglio/cacciavite

Linguetta per il fissaggio dell'armadio

presente anche sul laterale DX

PORTE REMOVIBILI

Daikin air conDition
