Pompe di calore - Heat pumps

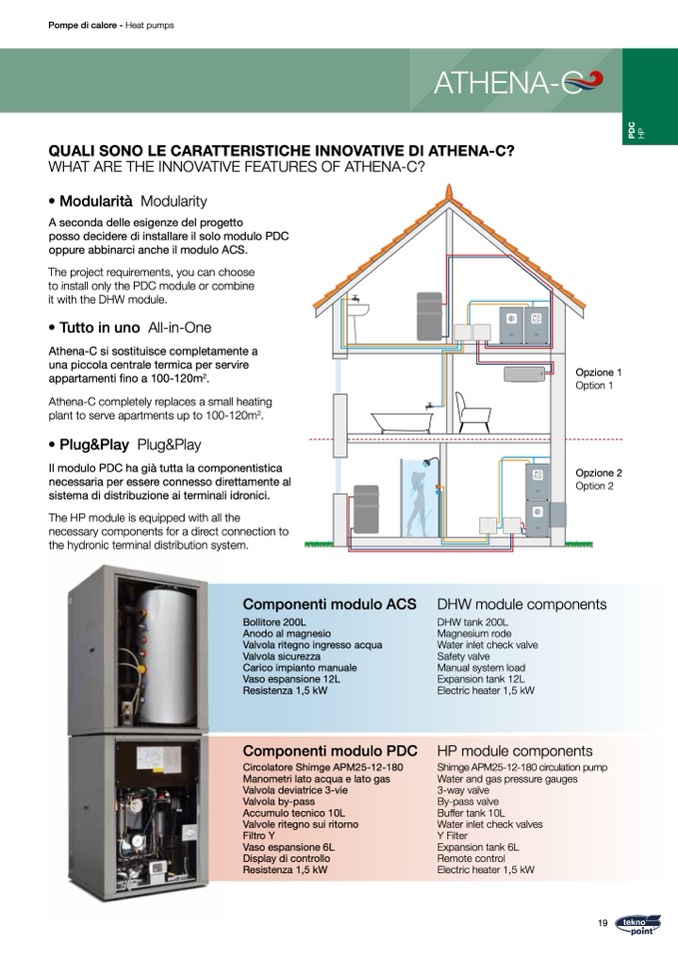

QUALI SONO LE CARATTERISTICHE INNOVATIVE DI ATHENA-C?

WHAT ARE THE INNOVATIVE FEATURES OF ATHENA-C?

• Modularit

à Modularity

A seconda delle esigenze del progetto

posso decidere di installare il solo modulo PDC

oppure abbinarci anche il modulo ACS.

The project requirements, you can choose

to install only the PDC module or combine

it with the DHW module.

• Tutto in uno All-in-One

Athena-C si sostituisce completamente a

una piccola centrale termica per servire

appartamenti fino a 100-120m

2

.

Athena-C completely replaces a small heating

plant to serve apartments up to 100-120m

2

.

• Plug&Play Plug&Play

Il modulo PDC ha già tutta la componentistica

necessaria per essere connesso direttamente al

sistema di distribuzione ai terminali idronici.

The HP module is equipped with all the

necessary components for a direct connection to

the hydronic terminal distribution system.

Opzione 1

Option 1

Opzione 2

Option 2

19

P

D

C

H

P

Componenti modulo ACS

Bollitore 200L

Anodo al magnesio

Valvola ritegno ingresso acqua

Valvola sicurezza

Carico impianto manuale

Vaso espansione 12L

Resistenza 1,5 kW

DHW module components

DHW tank 200L

Magnesium rode

Water inlet check valve

Safety valve

Manual system load

Expansion tank 12L

Electric heater 1,5 kW

Componenti modulo PDC

Circolatore Shimge APM25-12-180

Manometri lato acqua e lato gas

Valvola deviatrice 3-vie

Valvola by-pass

Accumulo tecnico 10L

Valvole ritegno sui ritorno

Filtro Y

Vaso espansione 6L

Display di controllo

Resistenza 1,5 kW

HP module components

Shimge APM25-12-180 circulation pump

Water and gas pressure gauges

3-way valve

By-pass valve

Buffer tank 10L

Water inlet check valves

Y Filter

Expansion tank 6L

Remote control

Electric heater 1,5 kW
