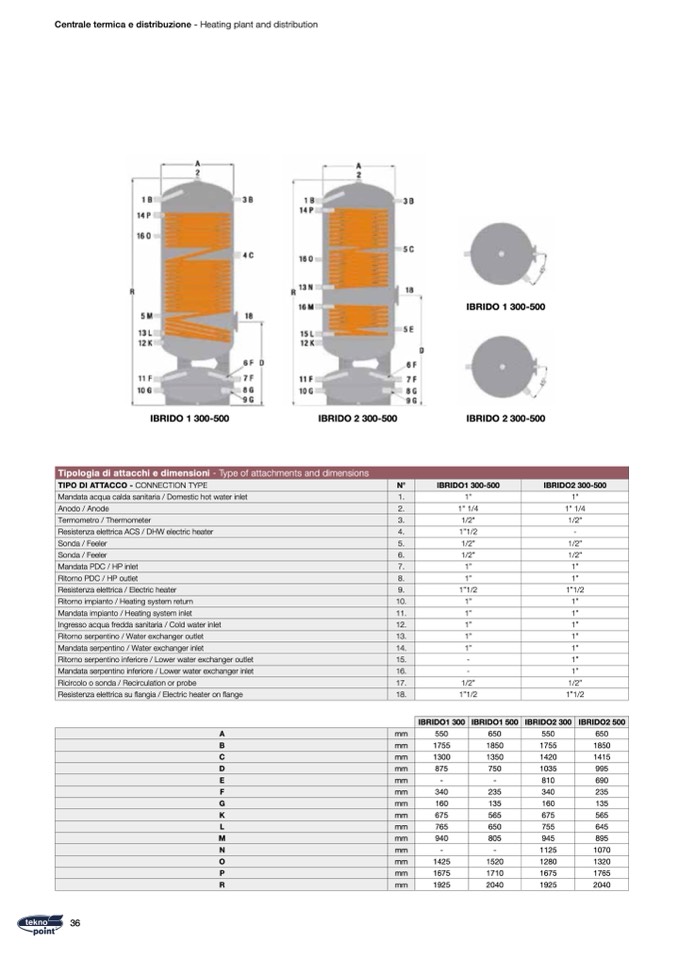

Centrale termica e distribuzione - Heating plant and distribution
IBRIDO 1 300-500
IBRIDO 2 300-500
IBRIDO 1 300-500
IBRIDO 2 300-500
Tipologia di attacchi e dimensioni - Type of attachments and dimensions
TIPO DI ATTACCO - CONNECTION TYPE
Mandata acqua calda sanitaria / Domestic hot water inlet
Anodo / Anode
Sonda / Feeler
N°
IBRIDO1 300-500
1.
1"
IBRIDO2 300-500
1"
2.
1" 1/4
1" 1/4
Termometro / Thermometer
3.
1/2"
1/2"
Resistenza elettrica ACS / DHW electric heater
4.
1”1/2
-
Sonda / Feeler
5.
1/2”
1/2”
6.
1/2”
1/2”
Mandata PDC / HP inlet
7.
1”
1”
Ritorno PDC / HP outlet
8.
1”
1”
Resistenza elettrica / Electric heater
9.
1”1/2
1”1/2
Ritorno impianto / Heating system return
Mandata impianto / Heating system inlet
10.
1”
1”
11.
1”
1”
Ingresso acqua fredda sanitaria / Cold water inlet
12.
1”
1”
Ritorno serpentino / Water exchanger outlet
Mandata serpentino / Water exchanger inlet
13.
1”
1”
14.
1”
1”
Ritorno serpentino inferiore / Lower water exchanger outlet
15.
-
1”
Mandata serpentino inferiore / Lower water exchanger inlet
16.
-
1”
Ricircolo o sonda / Recirculation or probe
17.
1/2”
1/2”
Resistenza elettrica su
flangia / Electric heater on
flange
18.
1”1/2
1”1/2
IBRIDO1 500
IBRIDO2 300
IBRIDO2 500
A
mm
550
650
550
650
B
C
D
E
F
G
K
L
M
N
O
P
R
IBRIDO1 300
mm
1755
mm
1300
mm
875
1850
1755
1850
1350
1420
1415
750
1035
995
mm
-
-
810
690
mm
340
mm
160
mm
675
mm
765
mm
940
235
340
235
135
160
135
565
675
565
650
755
645
805
945
895
mm
-
-
1125
1070
mm
1425
1520
1280
1320
mm
1675
1710
1675
1765
mm
1925
2040
1925
2040
36
