Pompe di calore - Heat pumps

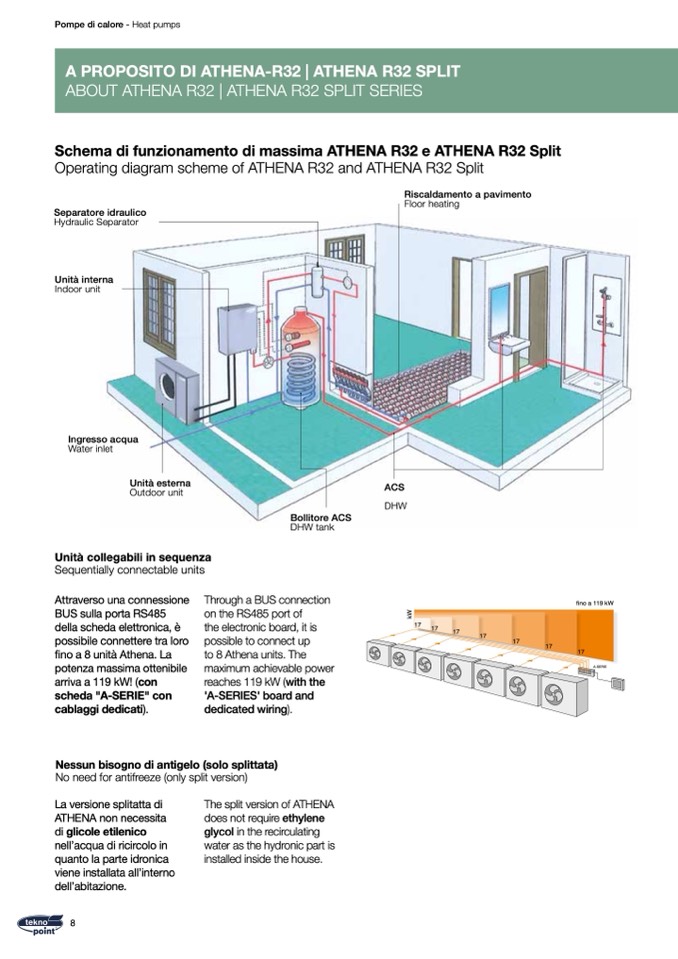

Schema di funzionamento di massima ATHENA R32 e ATHENA R32 Split

Operating diagram scheme of ATHENA R32 and ATHENA R32 Split

Separatore idraulico

Hydraulic Separator

Unit

à interna

Indoor unit

Ingresso acqua

Riscaldamento a pavimento

Floor heating

Water inlet

Outdoor unit

Unità collegabili in sequenza

Sequentially connectable units

Unità esterna

ACS

DHW

Bollitore ACS

DHW tank

17

17

17

fino a 119 kW

17

17

17

17

A-SERIE

k

W

Attraverso una connessione

BUS sulla porta RS485

della scheda elettronica,

è

possibile connettere tra loro

fino a 8 unità Athena. La

potenza massima ottenibile

arriva a 119 kW! (con

scheda "A-SERIE" con

cablaggi dedicati).

Through a BUS connection

on the RS485 port of

the electronic board, it is

possible to connect up

to 8 Athena units. The

maximum achievable power

reaches 119 kW (with the

'A-SERIES' board and

dedicated wiring).

Nessun bisogno di antigelo (solo splittata)

No need for antifreeze (only split version)

La versione splitatta di

ATHENA non necessita

di glicole etilenico

nell’acqua di ricircolo in

quanto la parte idronica

viene installata all’interno

dell’abitazione.

The split version of ATHENA

does not require ethylene

glycol in the recirculating

water as the hydronic part is

installed inside the house.

8

A PROPOSITO DI ATHENA-R32 | ATHENA R32 SPLIT

ABOUT ATHENA R32 | ATHENA R32 SPLIT SERIES
