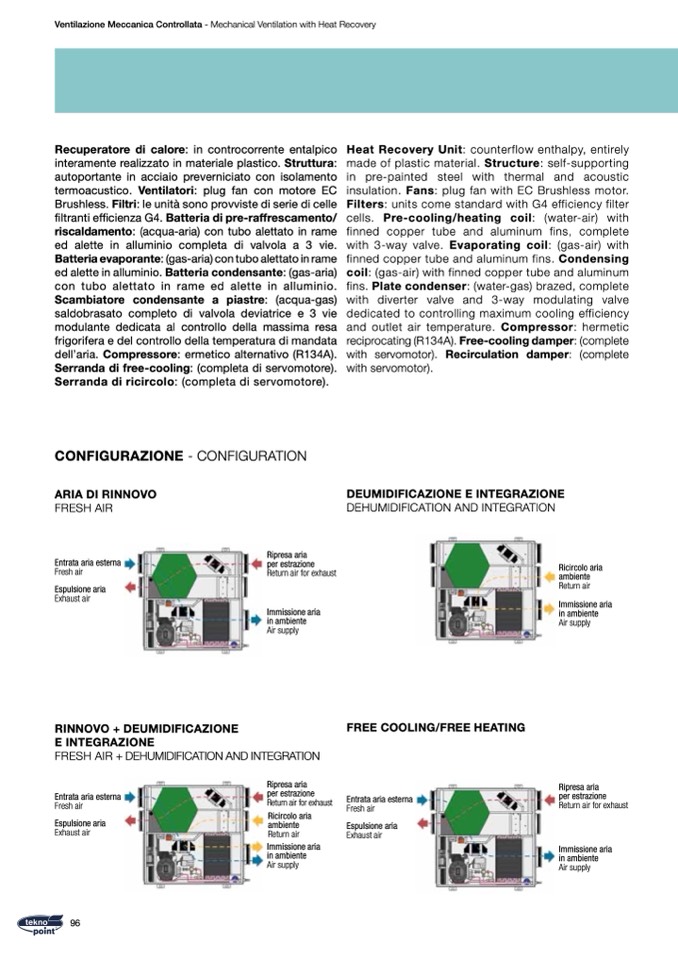

Ventilazione Meccanica Controllata - Mechanical Ventilation with Heat Recovery
Recuperatore di calore: in controcorrente entalpico
interamente realizzato in materiale plastico. Struttura:
autoportante in acciaio preverniciato con isolamento
termoacustico. Ventilatori: plug fan con motore EC
Brushless. Filtri: le unità sono provviste di serie di celle
filtranti efficienza G4. Batteria di pre-raffrescamento/
riscaldamento: (acqua-aria) con tubo alettato in rame
ed alette in alluminio completa di valvola a 3 vie.
Batteria evaporante: (gas-aria) con tubo alettato in rame
ed alette in alluminio. Batteria condensante: (gas-aria)
con tubo alettato in rame ed alette in alluminio.
Scambiatore condensante a piastre: (acqua-gas)
saldobrasato completo di valvola deviatrice e 3 vie
modulante dedicata al controllo della massima resa
frigorifera e del controllo della temperatura di mandata
dell’aria. Compressore: ermetico alternativo (R134A).
Serranda di free-cooling: (completa di servomotore).
Serranda di ricircolo: (completa di servomotore).
CONFIGURAZIONE - CONFIGURATION
ARIA DI RINNOVO
Heat Recovery Unit: counterflow enthalpy, entirely
made of plastic material. Structure: self-supporting
in pre-painted steel with thermal and acoustic
insulation. Fans: plug fan with EC Brushless motor.
Filters: units come standard with G4 efficiency filter
cells. Pre-cooling/heating coil: (water-air) with
finned copper tube and aluminum fins, complete
with 3-way valve. Evaporating coil: (gas-air) with
finned copper tube and aluminum fins. Condensing
coil: (gas-air) with finned copper tube and aluminum
fins. Plate condenser: (water-gas) brazed, complete
with diverter valve and 3-way modulating valve
dedicated to controlling maximum cooling efficiency
and outlet air temperature. Compressor: hermetic
reciprocating (R134A). Free-cooling damper: (complete
with servomotor). Recirculation damper: (complete
with servomotor).
DEUMIDIFICAZIONE E INTEGRAZIONE
FRESH AIR
Entrata aria esterna
Fresh air
Espulsione aria
Exhaust air
DEHUMIDIFICATION AND INTEGRATION
RINNOVO + DEUMIDIFICAZIONE
E INTEGRAZIONE
FRESH AIR + DEHUMIDIFICATION AND INTEGRATION
FREE COOLING/FREE HEATING
Entrata aria esterna
Fresh air
Espulsione aria
Exhaust air
Ripresa aria
per estrazione
Return air for exhaust
Immissione aria
in ambiente
Air supply
Ricircolo aria
ambiente
Return air
Immissione aria
in ambiente
Air supply
Entrata aria esterna
Fresh air
Espulsione aria
Exhaust air
Ripresa aria
per estrazione
Return air for exhaust
Ricircolo aria
ambiente
Return air
Immissione aria
in ambiente
Air supply
Ripresa aria
per estrazione
Return air for exhaust
Immissione aria
in ambiente
Air supply
96
AIRY DH
