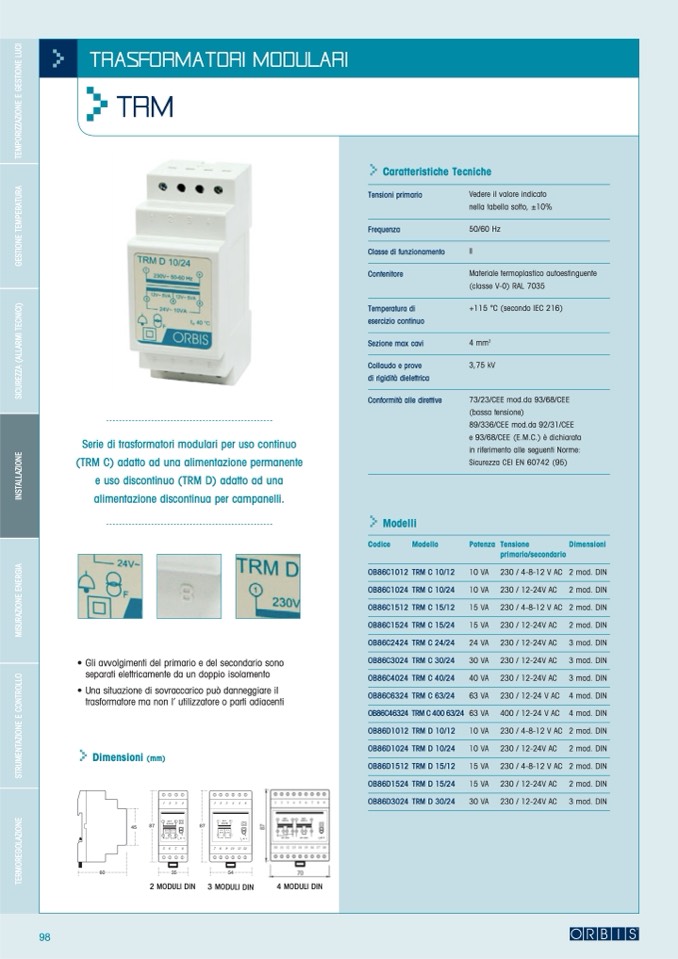

TRASFORMATORI MODULARI

>

TRM

Serie di trasformatori modulari per uso continuo

(TRM C) adatto ad una alimentazione permanente

e uso discontinuo (TRM D) adatto ad una

alimentazione discontinua per campanelli.

• Gli avvolgimenti del primario e del secondario sono

separati elettricamente da un doppio isolamento

• Una situazione di sovraccarico può danneggiare il

trasformatore ma non l’ utilizzatore o parti adiacenti

>

Dimensioni (mm)

2 MODULI DIN

3 MODULI DIN

4 MODULI DIN

G

E

S

T

I

O

N

E

T

E

M

P

E

R

A

T

U

R

A

>

Caratteristiche Tecniche

Tensioni primario

Frequenza

Classe di funzionamento

Contenitore

Temperatura di

esercizio continuo

Sezione max cavi

Collaudo e prove

di rigidità dielettrica

Conformità alle direttive

>

Modelli

Vedere il valore indicato

nella tabella sotto, ±10%

50/60 Hz

II

Materiale termoplastico autoestinguente

(classe V-0) RAL 7035

+115 °C (secondo IEC 216)

4 mm

2

3,75 kV

73/23/CEE mod.da 93/68/CEE

(bassa tensione)

89/336/CEE mod.da 92/31/CEE

e 93/68/CEE (E.M.C.) è dichiarata

in riferimento alle seguenti Norme:

Sicurezza CEI EN 60742 (95)

S

I

C

U

R

E

Z

Z

A

(

A

L

L

A

R

M

I

T

E

C

N

I

C

I

)

I

N

S

T

A

L

L

A

Z

I

O

N

E

M

I

S

U

R

A

Z

I

O

N

E

E

N

E

R

G

I

A

Codice

OB86C1012

OB86C1024

OB86C1512

OB86C1524

OB86C2424

OB86C3024

OB86C4024

OB86C6324

OB86C46324

OB86D1012

OB86D1024

OB86D1512

OB86D1524

OB86D3024

Modello

TRM C 10/12

TRM C 10/24

TRM C 15/12

TRM C 15/24

TRM C 24/24

TRM C 30/24

TRM C 40/24

TRM C 63/24

TRM C 400 63/24

TRM D 10/12

TRM D 10/24

TRM D 15/12

TRM D 15/24

TRM D 30/24

Potenza

10 VA

10 VA

15 VA

15 VA

24 VA

30 VA

40 VA

63 VA

63 VA

10 VA

10 VA

15 VA

15 VA

30 VA

Tensione

primario/secondario

230 / 4-8-12 V AC

230 / 12-24V AC

230 / 4-8-12 V AC

230 / 12-24V AC

230 / 12-24V AC

230 / 12-24V AC

230 / 12-24V AC

230/12-24VAC

400/12-24VAC

230 / 4-8-12 V AC

230 / 12-24V AC

230 / 4-8-12 V AC

230 / 12-24V AC

230 / 12-24V AC

Dimensioni

2 mod. DIN

2 mod. DIN

2 mod. DIN

2 mod. DIN

3 mod. DIN

3 mod. DIN

3 mod. DIN

4 mod. DIN

4 mod. DIN

2 mod. DIN

2 mod. DIN

2 mod. DIN

2 mod. DIN

3 mod. DIN
