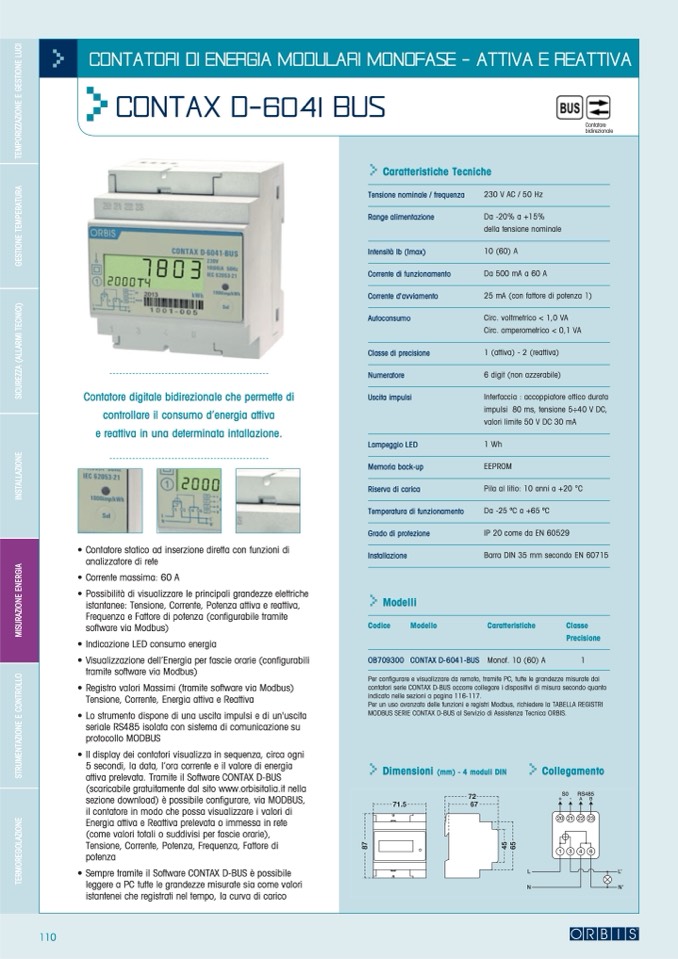

CONTATORI DI ENERGIA MODULARI MONOFASE - ATTIVA E REATTIVA
>
CONTAX D-6041 BUS
Contatore digitale bidirezionale che permette di
controllare il consumo d’energia attiva
e reattiva in una determinata intallazione.
• Contatore statico ad inserzione diretta con funzioni di
analizzatore di rete
• Corrente massima: 60 A
• Possibilità di visualizzare le principali grandezze elettriche
istantanee: Tensione, Corrente, Potenza attiva e reattiva,
Frequenza e Fattore di potenza (configurabile tramite
software via Modbus)
• Indicazione LED consumo energia
• Visualizzazione dell’Energia per fascie orarie (configurabili
tramite software via Modbus)
• Registro valori Massimi (tramite software via Modbus)
Tensione, Corrente, Energia attiva e Reattiva
• Lo strumento dispone di una uscita impulsi e di un'uscita
seriale RS485 isolata con sistema di comunicazione su
protocollo MODBUS
• Il display dei contatori visualizza in sequenza, circa ogni
5 secondi, la data, l’ora corrente e il valore di energia
attiva prelevata. Tramite il Software CONTAX D-BUS
(scaricabile gratuitamente dal sito www.orbisitalia.it nella
sezione download) è possibile configurare, via MODBUS,
il contatore in modo che possa visualizzare i valori di
Energia attiva e Reattiva prelevata o immessa in rete
(come valori totali o suddivisi per fascie orarie),
Tensione, Corrente, Potenza, Frequenza, Fattore di
potenza
• Sempre tramite il Software CONTAX D-BUS è possibile
leggere a PC tutte le grandezze misurate sia come valori
istantenei che registrati nel tempo, la curva di carico
Contatore
bidirezionale
>
Caratteristiche Tecniche
Tensione nominale / frequenza
Range alimentazione
Intensità Ib (Imax)
Corrente di funzionamento
Corrente d'avviamento
Autoconsumo
Classe di precisione
Numeratore
Uscita impulsi
Lampeggio LED
Memoria back-up
Riserva di carica
Temperatura di funzionamento
Grado di protezione
Installazione
>
Modelli
Codice
Modello
OB709300 CONTAX D-6041-BUS
230 V AC / 50 Hz
Da -20% a +15%
della tensione nominale
10 (60) A
Da 500 mA a 60 A
25 mA (con fattore di potenza 1)
Circ. voltmetrico < 1,0 VA
Circ. amperometrico < 0,1 VA
1 (attiva) - 2 (reattiva)
6 digit (non azzerabile)
Interfaccia : accoppiatore ottico durata
impulsi 80 ms, tensione 5÷40 V DC,
valori limite 50 V DC 30 mA
1 Wh
EEPROM
Pila al litio: 10 anni a +20 °C
Da -25 oC a +65 oC
IP 20 come da EN 60529
Barra DIN 35 mm secondo EN 60715
Caratteristiche
Classe
Precisione
Monof. 10 (60) A
1
Per configurare e visualizzare da remoto, tramite PC, tutte le grandezze misurate dai
contatori serie CONTAX D-BUS occorre collegare i dispositivi di misura secondo quanto
indicato nelle sezioni a pagina 116-117.
Per un uso avanzato delle funzioni e registri Modbus, richiedere la TABELLA REGISTRI
MODBUS SERIE CONTAX D-BUS al Servizio di Assistenza Tecnica ORBIS.
>
Dimensioni (mm) - 4 moduli DIN
>
Collegamento
