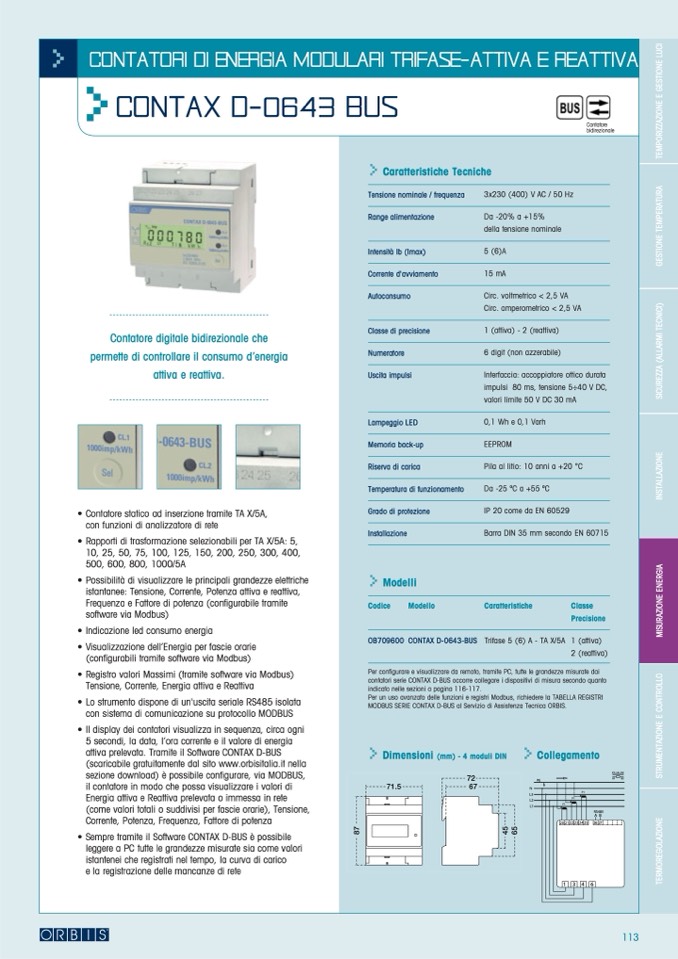

CONTATORI DI ENERGIA MODULARI TRIFASE-ATTIVA E REATTIVA
T
E
M
P
O
R
I
Z
Z
A
Z
I
O
N
E
E
G
E
S
T
I
O
N
E
L
U
C
I
>
CONTAX D-0643 BUS
Contatore digitale bidirezionale che
permette di controllare il consumo d’energia
attiva e reattiva.
• Contatore statico ad inserzione tramite TA X/5A,
con funzioni di analizzatore di rete
• Rapporti di trasformazione selezionabili per TA X/5A: 5,
10, 25, 50, 75, 100, 125, 150, 200, 250, 300, 400,
500, 600, 800, 1000/5A
• Possibilità di visualizzare le principali grandezze elettriche
istantanee: Tensione, Corrente, Potenza attiva e reattiva,
Frequenza e Fattore di potenza (configurabile tramite
software via Modbus)
• Indicazione led consumo energia
• Visualizzazione dell’Energia per fascie orarie
(configurabili tramite software via Modbus)
• Registro valori Massimi (tramite software via Modbus)
Tensione, Corrente, Energia attiva e Reattiva
• Lo strumento dispone di un'uscita seriale RS485 isolata
con sistema di comunicazione su protocollo MODBUS
• Il display dei contatori visualizza in sequenza, circa ogni
5 secondi, la data, l’ora corrente e il valore di energia
attiva prelevata. Tramite il Software CONTAX D-BUS
(scaricabile gratuitamente dal sito www.orbisitalia.it nella
sezione download) è possibile configurare, via MODBUS,
il contatore in modo che possa visualizzare i valori di
Energia attiva e Reattiva prelevata o immessa in rete
(come valori totali o suddivisi per fascie orarie), Tensione,
Corrente, Potenza, Frequenza, Fattore di potenza
• Sempre tramite il Software CONTAX D-BUS è possibile
leggere a PC tutte le grandezze misurate sia come valori
istantenei che registrati nel tempo, la curva di carico
e la registrazione delle mancanze di rete
Contatore
bidirezionale
>
Caratteristiche Tecniche
Tensione nominale / frequenza
Range alimentazione
Intensità Ib (Imax)
Corrente d'avviamento
Autoconsumo
Classe di precisione
Numeratore
Uscita impulsi
Lampeggio LED
Memoria back-up
Riserva di carica
Temperatura di funzionamento
Grado di protezione
Installazione
>
Modelli
Codice
Modello
3x230 (400) V AC / 50 Hz
Da -20% a +15%
della tensione nominale
5 (6)A
15 mA
Circ. voltmetrico < 2,5 VA
Circ. amperometrico < 2,5 VA
1 (attiva) - 2 (reattiva)
6 digit (non azzerabile)
Interfaccia: accoppiatore ottico durata
impulsi 80 ms, tensione 5÷40 V DC,
valori limite 50 V DC 30 mA
0,1 Wh e 0,1 Varh
EEPROM
Pila al litio: 10 anni a +20 °C
Da -25 oC a +55 oC
IP 20 come da EN 60529
Barra DIN 35 mm secondo EN 60715
Caratteristiche
Classe
Precisione
OB709600 CONTAX D-0643-BUS Trifase 5 (6) A - TA X/5A 1 (attiva)
2 (reattiva)
Per configurare e visualizzare da remoto, tramite PC, tutte le grandezze misurate dai
contatori serie CONTAX D-BUS occorre collegare i dispositivi di misura secondo quanto
indicato nelle sezioni a pagina 116-117.
Per un uso avanzato delle funzioni e registri Modbus, richiedere la TABELLA REGISTRI
MODBUS SERIE CONTAX D-BUS al Servizio di Assistenza Tecnica ORBIS.
>
Dimensioni (mm) - 4 moduli DIN
>
Collegamento
PE
P1
P2
S1
S2
P1
P1
N
L3
L2
L1
P1
20 21 22 23 24 25
RS485
AB
26 27
