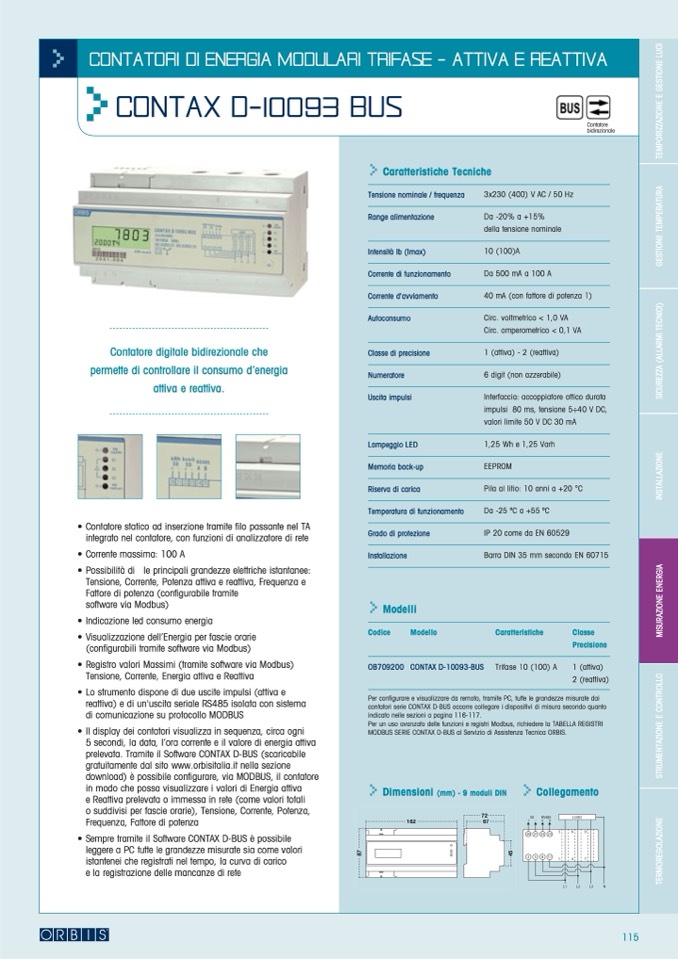

CONTATORI DI ENERGIA MODULARI TRIFASE - ATTIVA E REATTIVA
T
E
M
P
O
R
I
Z
Z
A
Z
I
O
N
E
E
G
E
S
T
I
O
N
E
L
U
C
I
>
CONTAX D-10093 BUS
Contatore
bidirezionale
Contatore digitale bidirezionale che
permette di controllare il consumo d’energia
attiva e reattiva.
• Contatore statico ad inserzione tramite filo passante nel TA
integrato nel contatore, con funzioni di analizzatore di rete
• Corrente massima: 100 A
• Possibilità di le principali grandezze elettriche istantanee:
Tensione, Corrente, Potenza attiva e reattiva, Frequenza e
Fattore di potenza (configurabile tramite
software via Modbus)
• Indicazione led consumo energia
• Visualizzazione dell’Energia per fascie orarie
(configurabili tramite software via Modbus)
• Registro valori Massimi (tramite software via Modbus)
Tensione, Corrente, Energia attiva e Reattiva
• Lo strumento dispone di due uscite impulsi (attiva e
reattiva) e di un'uscita seriale RS485 isolata con sistema
di comunicazione su protocollo MODBUS
• Il display dei contatori visualizza in sequenza, circa ogni
5 secondi, la data, l’ora corrente e il valore di energia attiva
prelevata. Tramite il Software CONTAX D-BUS (scaricabile
gratuitamente dal sito www.orbisitalia.it nella sezione
download) è possibile configurare, via MODBUS, il contatore
in modo che possa visualizzare i valori di Energia attiva
e Reattiva prelevata o immessa in rete (come valori totali
o suddivisi per fascie orarie), Tensione, Corrente, Potenza,
Frequenza, Fattore di potenza
• Sempre tramite il Software CONTAX D-BUS è possibile
leggere a PC tutte le grandezze misurate sia come valori
istantenei che registrati nel tempo, la curva di carico
e la registrazione delle mancanze di rete
>
Caratteristiche Tecniche
Tensione nominale / frequenza
Range alimentazione
Intensità Ib (Imax)
Corrente di funzionamento
Corrente d'avviamento
Autoconsumo
Classe di precisione
Numeratore
Uscita impulsi
Lampeggio LED
Memoria back-up
Riserva di carica
Temperatura di funzionamento
Grado di protezione
Installazione
>
Modelli
Codice
Modello
OB709200 CONTAX D-10093-BUS
3x230 (400) V AC / 50 Hz
Da -20% a +15%
della tensione nominale
10 (100)A
Da 500 mA a 100 A
40 mA (con fattore di potenza 1)
Circ. voltmetrico < 1,0 VA
Circ. amperometrico < 0,1 VA
1 (attiva) - 2 (reattiva)
6 digit (non azzerabile)
Interfaccia: accoppiatore ottico durata
impulsi 80 ms, tensione 5÷40 V DC,
valori limite 50 V DC 30 mA
1,25 Wh e 1,25 Varh
EEPROM
Pila al litio: 10 anni a +20 °C
Da -25 oC a +55 oC
IP 20 come da EN 60529
Barra DIN 35 mm secondo EN 60715
Caratteristiche
Classe
Precisione
Trifase 10 (100) A
1 (attiva)
2 (reattiva)
Per configurare e visualizzare da remoto, tramite PC, tutte le grandezze misurate dai
contatori serie CONTAX D-BUS occorre collegare i dispositivi di misura secondo quanto
indicato nelle sezioni a pagina 116-117.
Per un uso avanzato delle funzioni e registri Modbus, richiedere la TABELLA REGISTRI
MODBUS SERIE CONTAX D-BUS al Servizio di Assistenza Tecnica ORBIS.
>
Dimensioni (mm) - 9 moduli DIN
>
Collegamento
72
162
67
8
7
4
5
