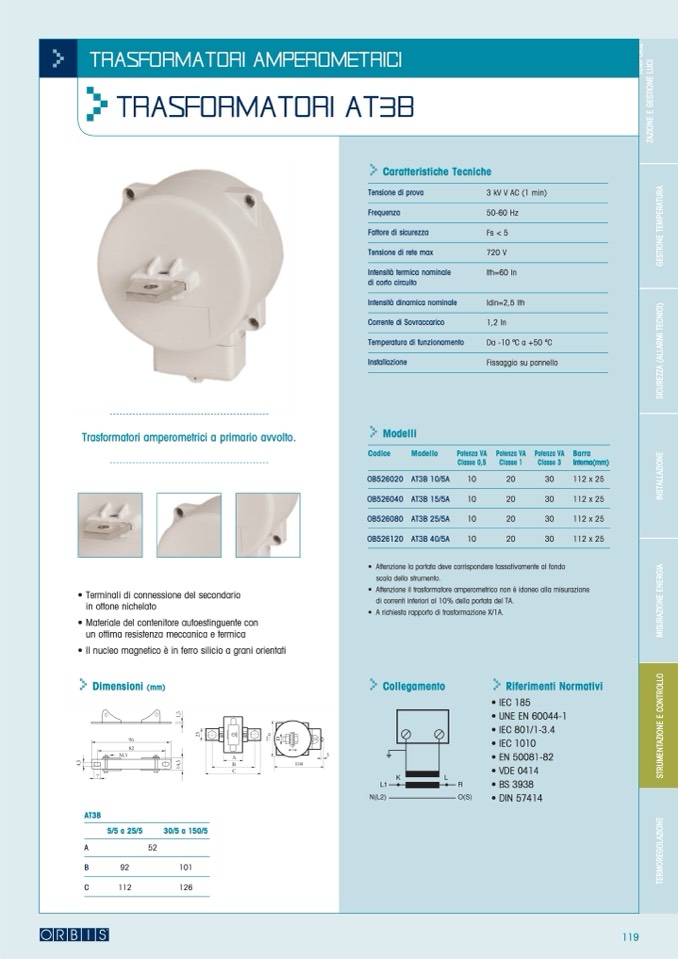

TRASFORMATORI AMPEROMETRICI
>
TRASFORMATORI AT3B
Trasformatori amperometrici a primario avvolto.
• Terminali di connessione del secondario
in ottone nichelato
• Materiale del contenitore autoestinguente con
un ottima resistenza meccanica e termica
• Il nucleo magnetico è in ferro silicio a grani orientati
>
Dimensioni (mm)
AT3B
5/5 a 25/5
30/5 a 150/5
A
52
B
92
101
C
112
126
>
Caratteristiche Tecniche
Tensione di prova
Frequenza
Fattore di sicurezza
Tensione di rete max
Intensità termica nominale
di corto circuito
Intensità dinamica nominale
Corrente di Sovraccarico
Temperatura di funzionamento
Installazione
>
Modelli
3kVVAC(1min)
50-60 Hz
Fs<5
720 V
Ith=60 In
Idin=2,5 Ith
1,2 In
Da-10oCa+50oC
Fissaggio su pannello
Codice
OB526020
OB526040
OB526080
OB526120
Modello
AT3B 10/5A
AT3B 15/5A
AT3B 25/5A
AT3B 40/5A
Potenza VA
Classe 0,5
10
10
10
10
Potenza VA
Classe 1
20
20
20
20
Potenza VA
Classe 3
30
30
30
30
Barra
Interna(mm)
112x25
112x25
112x25
112x25
• Attenzione la portata deve corrispondere tassativamente al fondo
scala dello strumento.
• Attenzione il trasformatore amperometrico non è idoneo alla misurazione
di correnti inferiori al 10% della portata del TA.
• A richiesta rapporto di trasformazione X/1A.
>
Collegamento
>
Riferimenti Normativi
• IEC 185
• UNE EN 60044-1
• IEC 801/1-3.4
• IEC 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414
