ACCESSORI STRUMENTI MISURA

T

E

M

P

O

R

I

Z

Z

A

Z

I

O

N

E

E

G

E

S

T

I

O

N

E

L

U

C

I

>

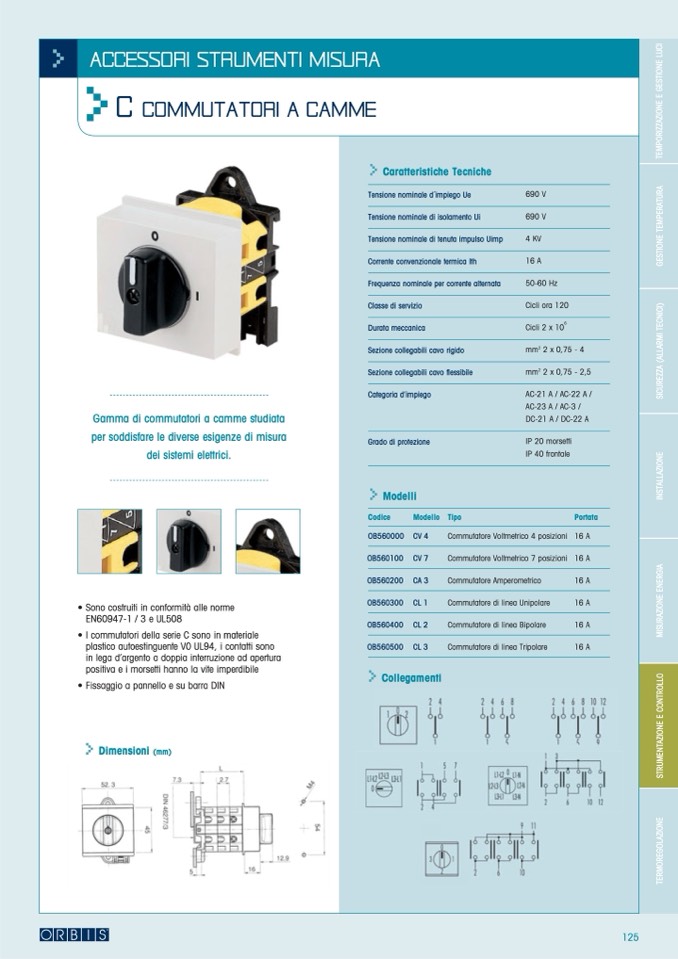

C COMMUTATORI A CAMME

Gamma di commutatori a camme studiata

per soddisfare le diverse esigenze di misura

dei sistemi elettrici.

• Sono costruiti in conformità alle norme

EN60947-1 / 3 e UL508

• I commutatori della serie C sono in materiale

plastico autoestinguente V0 UL94, i contatti sono

in lega d’argento a doppia interruzione ad apertura

positiva e i morsetti hanno la vite imperdibile

• Fissaggio a pannello e su barra DIN

>

Dimensioni (mm)

>

Caratteristiche Tecniche

Tensione nominale d ́impiego Ue

Tensione nominale di isolamento Ui

Tensione nominale di tenuta impulso Uimp

Corrente convenzionale termica Ith

Frequenza nominale per corrente alternata

Classe di servizio

Durata meccanica

Sezione collegabili cavo rigido

Sezione collegabili cavo flessibile

Categoria d’impiego

Grado di protezione

>

Modelli

Codice

OB560000

OB560100

OB560200

OB560300

OB560400

OB560500

690 V

690 V

4 KV

16 A

50-60 Hz

Cicli ora 120

6

Cicli 2 x 10

mm

2

2x0,75-4

mm

2

2x0,75-2,5

AC-21 A / AC-22 A /

AC-23 A / AC-3 /

DC-21 A / DC-22 A

IP 20 morsetti

IP 40 frontale

Portata

Commutatore Voltmetrico 4 posizioni 16A

Commutatore Voltmetrico 7 posizioni 16A

Commutatore Amperometrico

16A

Commutatore di linea Unipolare

16A

Commutatore di linea Bipolare

16A

Commutatore di linea Tripolare

16A

Modello Tipo

>

Collegamenti

CV 4

CV 7

CA 3

CL 1

CL 2

CL 3
