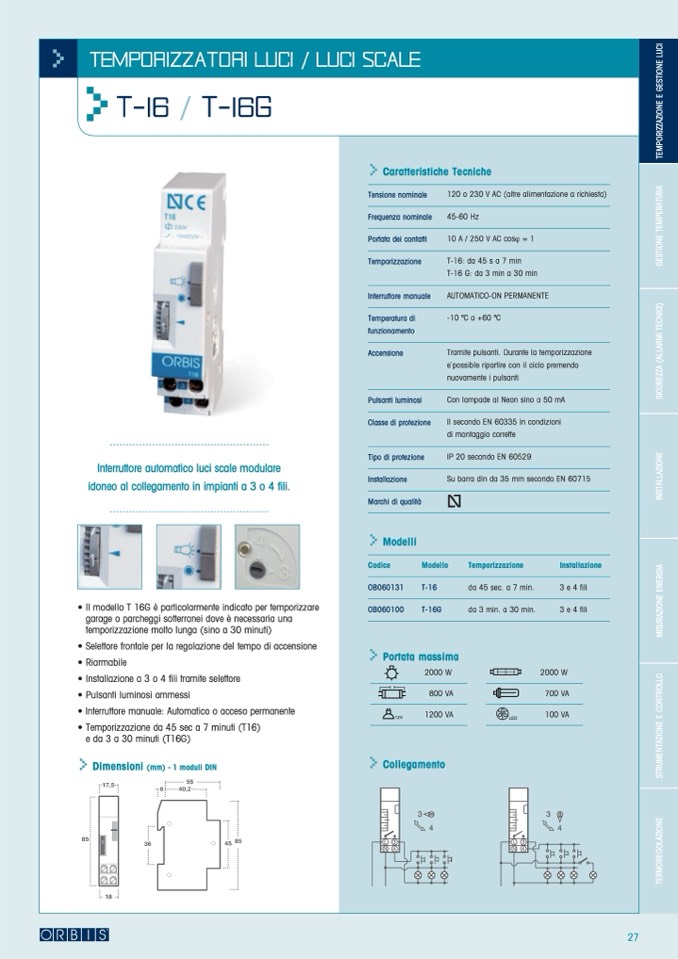

Interruttore automatico luci scale modulare
idoneo al collegamento in impianti a 3 o 4 fili.
• ll modello T 16G è particolarmente indicato per temporizzare
garage o parcheggi sotterranei dove è necessaria una
temporizzazione molto lunga (sino a 30 minuti)
• Selettore frontale per la regolazione del tempo di accensione
• Riarmabile
• Installazione a 3 o 4 fili tramite selettore
• Pulsanti luminosi ammessi
• Interruttore manuale: Automatico o acceso permanente
• Temporizzazione da 45 sec a 7 minuti (T16)
e da 3 a 30 minuti (T16G)
Dimensioni (mm) - 1 moduli DIN
Caratteristiche Tecniche
Tensione nominale
Frequenza nominale
Portata dei contatti
Temporizzazione
Interruttore manuale
Temperatura di
funzionamento
Accensione
Pulsanti luminosi
Classe di protezione
Tipo di protezione
Installazione
Marchi di qualità
120 o 230 V AC (altre alimentazione a richiesta)
45-60 Hz
10 A / 250 V AC cos = 1
T-16: da 45 s a 7 min
T-16 G: da 3 min a 30 min
AUTOMATICO-ON PERMANENTE
-10 oC a +60 oC
Tramite pulsanti. Durante la temporizzazione
e`possible ripartire con il ciclo premendo
nuovamente i pulsanti
Con lampade al Neon sino a 50 mA
II secondo EN 60335 in condizioni
di montaggio corrette
IP 20 secondo EN 60529
Su barra din da 35 mm secondo EN 60715
Modelli
Codice
OB060131
OB060100
Modello
T-16
T-16G
Temporizzazione
da 45 sec. a 7 min.
da 3 min. a 30 min.
Installazione
3 e 4 fili
3 e 4 fili
2000 W
700 VA
100 VA
Portata massima
2000 W
800 VA
1200 VA
Collegamento
L
3
N
4
3
3
4
4
L
3
N
4
