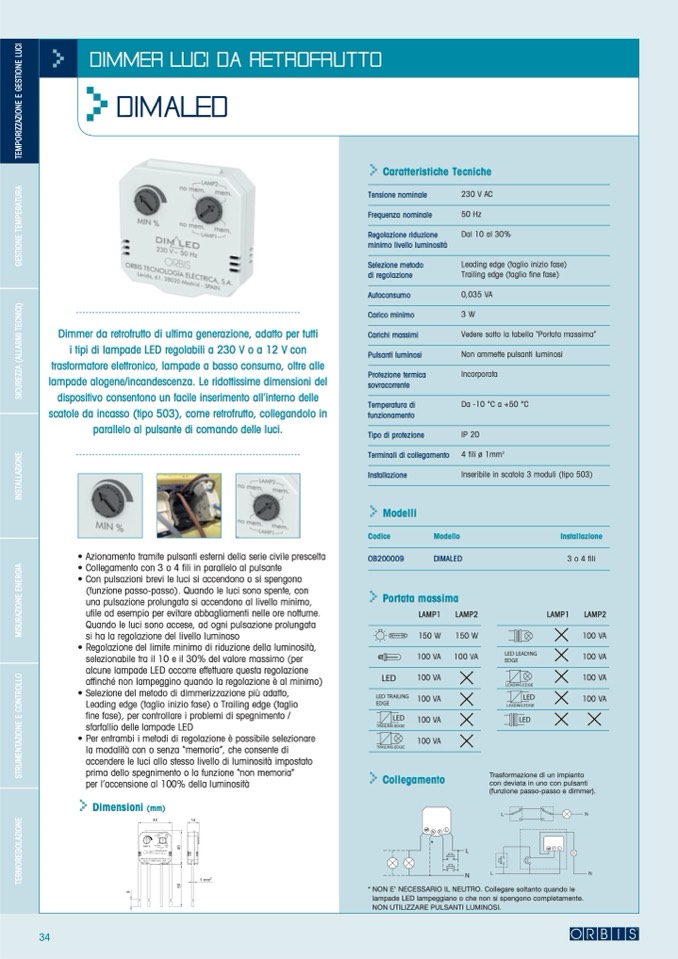

DIMMER LUCI DA RETROFRUTTO
>
DIMALED
Dimmer da retrofrutto di ultima generazione, adatto per tutti
i tipi di lampade LED regolabili a 230 V o a 12 V con
trasformatore elettronico, lampade a basso consumo, oltre alle
lampade alogene/incandescenza. Le ridottissime dimensioni del
dispositivo consentono un facile inserimento all’interno delle
scatole da incasso (tipo 503), come retrofrutto, collegandolo in
parallelo al pulsante di comando delle luci.
• Azionamento tramite pulsanti esterni della serie civile prescelta
• Collegamento con 3 o 4 fili in parallelo al pulsante
• Con pulsazioni brevi le luci si accendono o si spengono
(funzione passo-passo). Quando le luci sono spente, con
una pulsazione prolungata si accendono al livello minimo,
utile ad esempio per evitare abbagliamenti nelle ore notturne.
Quando le luci sono accese, ad ogni pulsazione prolungata
si ha la regolazione del livello luminoso
• Regolazione del limite minimo di riduzione della luminosità,
selezionabile tra il 10 e il 30% del valore massimo (per
alcune lampade LED occorre effettuare questa regolazione
affinché non lampeggino quando la regolazione è al minimo)
• Selezione del metodo di dimmerizzazione più adatto,
Leading edge (taglio inizio fase) o Trailing edge (taglio
fine fase), per controllare i problemi di spegnimento /
sfarfallio delle lampade LED
• Per entrambi i metodi di regolazione è possibile selezionare
la modalità con o senza “memoria”, che consente di
accendere le luci allo stesso livello di luminosità impostato
prima dello spegnimento o la funzione “non memoria”
per l’accensione al 100% della luminosità
>
Dimensioni (mm)
>
Caratteristiche Tecniche
Tensione nominale
Frequenza nominale
Regolazione riduzione
minimo livello luminosità
Selezione metodo
di regolazione
Autoconsumo
Carico minimo
Carichi massimi
Pulsanti luminosi
Protezione termica
sovracorrente
Temperatura di
funzionamento
Tipo di protezione
Terminali di collegamento
Installazione
230 V AC
50 Hz
Dal 10 al 30%
Leading edge (taglio inizio fase)
Trailing edge (taglio fine fase)
0,035 VA
3W
Vedere sotto la tabella “Portata massima”
Non ammette pulsanti luminosi
Incorporata
Da-10°Ca+50°C
IP 20
4 fili ø 1mm
2
Inseribile in scatola 3 moduli (tipo 503)
Installazione
3 o 4 fili
>
Modelli
Codice
OB200009
Modello
DIMALED
>
Portata massima
LAMP1
150 W
100 VA
100 VA
100 VA
100 VA
100 VA
>
Collegamento
LAMP2
150 W
100 VA
LAMP1
LAMP2
100 VA
100 VA
100 VA
100 VA
Trasformazione di un impianto
con deviata in uno con pulsanti
(funzione passo-passo e dimmer).
* NON E’ NECESSARIO IL NEUTRO. Collegare soltanto quando le
lampade LED lampeggiano o che non si spengono completamente.
NON UTILIZZARE PULSANTI LUMINOSI.
