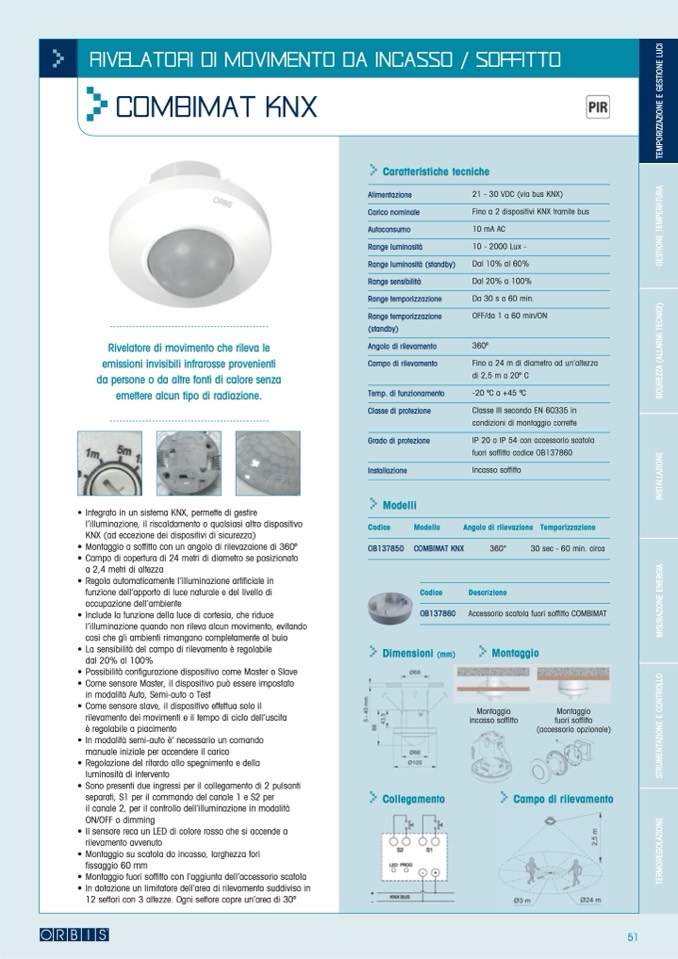

RIVELATORI DI MOVIMENTO DA INCASSO / SOFFITTO

T

E

M

P

O

R

I

Z

Z

A

Z

I

O

N

E

E

G

E

S

T

I

O

N

E

L

U

C

I

>

COMBIMAT KNX

Rivelatore di movimento che rileva le

emissioni invisibili infrarosse provenienti

da persone o da altre fonti di calore senza

emettere alcun tipo di radiazione.

• Integrato in un sistema KNX, permette di gestire

l’illuminazione, il riscaldamento o qualsiasi altro dispositivo

KNX (ad eccezione dei dispositivi di sicurezza)

• Montaggio a soffitto con un angolo di rilevazaione di 360o

• Campo di copertura di 24 metri di diametro se posizionato

a 2,4 metri di altezza

• Regola automaticamente l’illuminazione artificiale in

funzione dell’apporto di luce naturale e del livello di

occupazione dell’ambiente

• Include la funzione della luce di cortesia, che riduce

l’illuminazione quando non rileva alcun movimento, evitando

cosi che gli ambienti rimangano completamente al buio

• La sensibilità del campo di rilevamento è regolabile

dal 20% al 100%

• Possibilità configurazione dispositivo come Master o Slave

• Come sensore Master, il dispositivo può essere impostato

in modalità Auto, Semi-auto o Test

• Come sensore slave, il dispositivo effettua solo il

rilevamento dei movimenti e il tempo di ciclo dell’uscita

è regolabile a piacimento

• In modalità semi-auto è’ necessario un comando

manuale iniziale per accendere il carico

• Regolazione del ritardo allo spegnimento e della

luminosità di intervento

• Sono presenti due ingressi per il collegamento di 2 pulsanti

separati, S1 per il commando del canale 1 e S2 per

il canale 2, per il controllo dell’illuminazione in modalità

ON/OFF o dimming

• Il sensore reca un LED di colore rosso che si accende a

rilevamento avvenuto

• Montaggio su scatola da incasso, larghezza fori

fissaggio 60 mm

• Montaggio fuori soffitto con l’aggiunta dell’accessorio scatola

• In dotazione un limitatore dell’area di rilevamento suddiviso in

12 settori con 3 altezze. Ogni settore copre un’area di 30o

>

Caratteristiche tecniche

Alimentazione

Carico nominale

Autoconsumo

Range luminosità

Range luminosità (standby)

Range sensibilità

Range temporizzazione

Range temporizzazione

(standby)

Angolo di rilevamento

Campo di rilevamento

Temp. di funzionamento

Classe di protezione

Grado di protezione

Installazione

21 - 30 VDC (via bus KNX)

Fino a 2 dispositivi KNX tramite bus

10 mA AC

10 - 2000 Lux -

Dal 10% al 60%

Dal 20% a 100%

Da 30 s a 60 min.

OFF/da 1 a 60 min/ON

360o

Fino a 24 m di diametro ad un’altezza

di 2,5 m a 20o C

-20 oC a +45 oC

Classe III secondo EN 60335 in

condizioni di montaggio corrette

IP 20 o IP 54 con accessorio scatola

fuori soffitto codice OB137860

Incasso soffitto

Angolo di rilevazione Temporizzazione

360°

30 sec - 60 min. circa

Descrizione

Accessorio scatola fuori soffitto COMBIMAT

>

Montaggio

Montaggio

Montaggio

incasso soffitto

fuori soffitto

(accessorio opzionale)

>

Campo di rilevamento

>

Modelli

Codice

Modello

OB137850 COMBIMAT KNX

Codice

OB137860

>

Dimensioni (mm)

>

Collegamento
