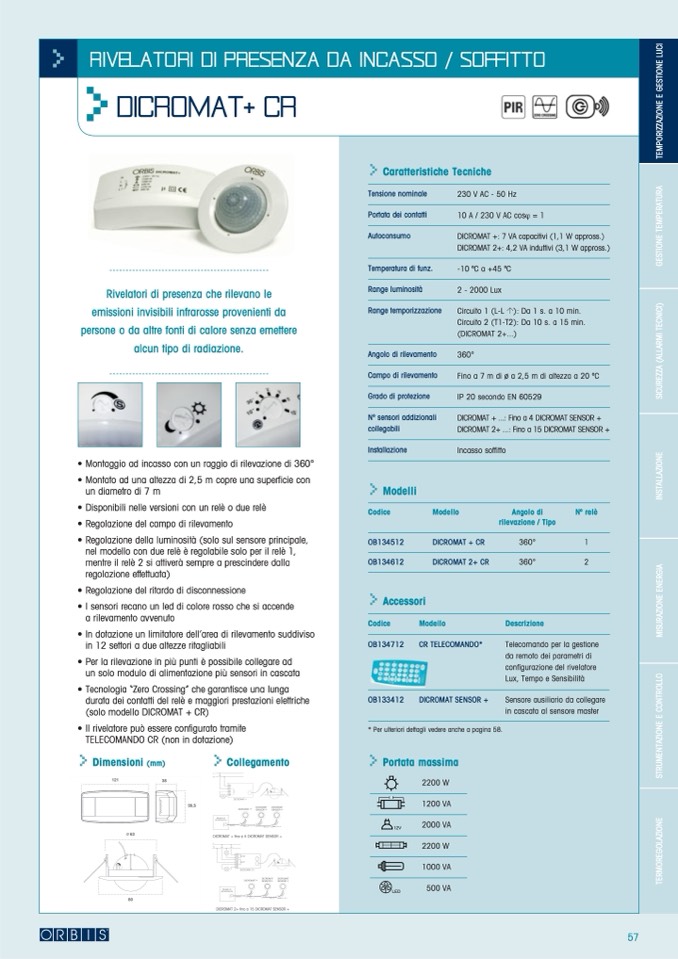

RIVELATORI DI PRESENZA DA INCASSO / SOFFITTO

T

E

M

P

O

R

I

Z

Z

A

Z

I

O

N

E

E

G

E

S

T

I

O

N

E

L

U

C

I

>

DICROMAT+ CR

Rivelatori di presenza che rilevano le

emissioni invisibili infrarosse provenienti da

persone o da altre fonti di calore senza emettere

alcun tipo di radiazione.

• Montaggio ad incasso con un raggio di rilevazione di 360°

• Montato ad una altezza di 2,5 m copre una superficie con

un diametro di 7 m

• Disponibili nelle versioni con un relè o due relè

• Regolazione del campo di rilevamento

• Regolazione della luminosità (solo sul sensore principale,

nel modello con due relè è regolabile solo per il relè 1,

mentre il relè 2 si attiverà sempre a prescindere dalla

regolazione effettuata)

• Regolazione del ritardo di disconnessione

• I sensori recano un led di colore rosso che si accende

a rilevamento avvenuto

• In dotazione un limitatore dell’area di rilevamento suddiviso

in 12 settori a due altezze ritagliabili

• Per la rilevazione in più punti è possibile collegare ad

un solo modulo di alimentazione più sensori in cascata

• Tecnologia “Zero Crossing” che garantisce una lunga

durata dei contatti del relè e maggiori prestazioni elettriche

(solo modello DICROMAT + CR)

• Il rivelatore può essere configurato tramite

TELECOMANDO CR (non in dotazione)

>

Dimensioni (mm)

>

Collegamento

DICROMAT + fino a 4 DICROMAT SENSOR +

DICROMAT 2+ fino a 15 DICROMAT SENSOR +

>

Caratteristiche Tecniche

Tensione nominale

Portata dei contatti

Autoconsumo

Temperatura di funz.

Range luminosità

Range temporizzazione

Angolo di rilevamento

Campo di rilevamento

Grado di protezione

No sensori addizionali

collegabili

Installazione

>

Modelli

Codice

OB134512

OB134612

>

Accessori

230 V AC - 50 Hz

10 A / 230 V AC cos� = 1

DICROMAT +: 7 VA capacitivi (1,1 W appross.)

DICROMAT 2+: 4,2 VA induttivi (3,1 W appross.)

-10 oC a +45 oC

2 - 2000 Lux

Circuito 1 (L-L �): Da 1 s. a 10 min.

Circuito 2 (T1-T2): Da 10 s. a 15 min.

(DICROMAT 2+...)

360°

Fino a 7 m di ø a 2,5 m di altezza a 20 oC

IP 20 secondo EN 60529

DICROMAT + ...: Fino a 4 DICROMAT SENSOR +

DICROMAT 2+ ...: Fino a 15 DICROMAT SENSOR +

Incasso soffitto

Modello

DICROMAT + CR

DICROMAT 2+ CR

Angolo di

rilevazione / Tipo

360°

360°

Descrizione

No relè

1

2

Codice

OB134712

OB133412

Modello

CR TELECOMANDO*

DICROMAT SENSOR +

Telecomando per la gestione

da remoto dei parametri di

configurazione del rivelatore

Lux, Tempo e Sensibilità

Sensore ausiliario da collegare

in cascata al sensore master

* Per ulteriori dettagli vedere anche a pagina 58.

>

Portata massima

2200 W

1200 VA

2000 VA

2200 W

1000 VA

500 VA
