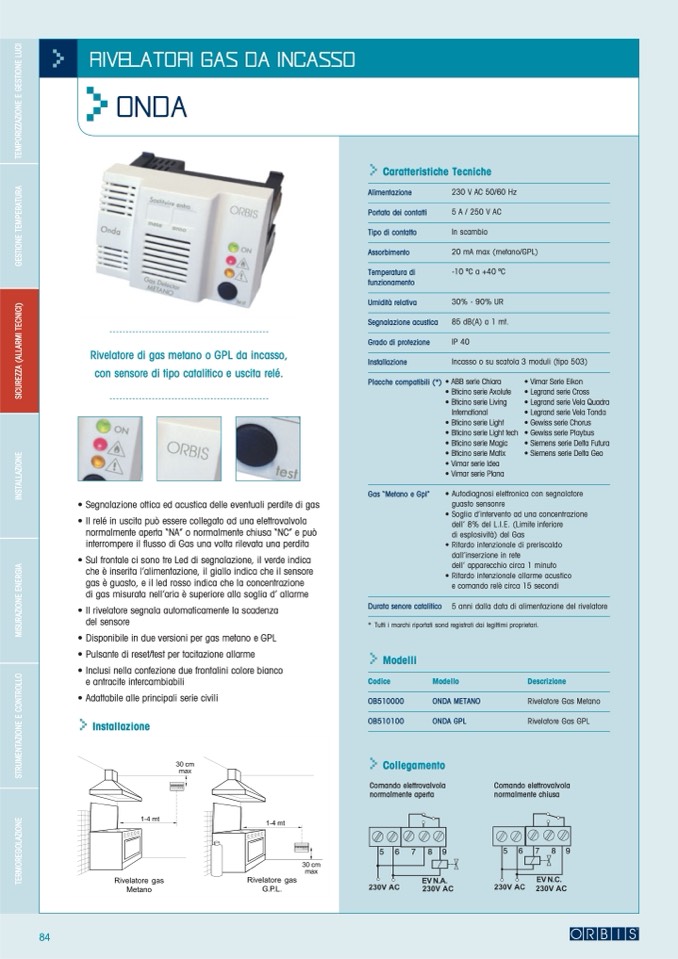

RIVELATORI GAS DA INCASSO
>
ONDA
Rivelatore di gas metano o GPL da incasso,
con sensore di tipo catalitico e uscita relé.
• Segnalazione ottica ed acustica delle eventuali perdite di gas
• Il relé in uscita può essere collegato ad una elettrovalvola
normalmente aperta “NA” o normalmente chiusa “NC” e può
interrompere il flusso di Gas una volta rilevata una perdita
• Sul frontale ci sono tre Led di segnalazione, il verde indica
che è inserita l’alimentazione, il giallo indica che il sensore
gas è guasto, e il led rosso indica che la concentrazione
di gas misurata nell’aria è superiore alla soglia d’ allarme
• Il rivelatore segnala automaticamente la scadenza
del sensore
• Disponibile in due versioni per gas metano e GPL
• Pulsante di reset/test per tacitazione allarme
• Inclusi nella confezione due frontalini colore bianco
e antracite intercambiabili
• Adattabile alle principali serie civili
>
Installazione
>
Caratteristiche Tecniche
Alimentazione
Portata dei contatti
Tipo di contatto
Assorbimento
Temperatura di
funzionamento
Umidità relativa
Segnalazione acustica
Grado di protezione
Installazione
Placche compatibili (*)
Gas “Metano e Gpl”
230 V AC 50/60 Hz
5 A / 250 V AC
In scambio
20 mA max (metano/GPL)
-10 oC a +40 oC
30% - 90% UR
85 dB(A) a 1 mt.
IP 40
Incasso o su scatola 3 moduli (tipo 503)
• ABB serie Chiara
• Vimar Serie Eikon
• Legrand serie Cross
• Legrand serie Vela Quadra
• Legrand serie Vela Tonda
• Gewiss serie Chorus
• Gewiss serie Playbus
• Siemens serie Delta Futura
• Siemens serie Delta Geo
• Bticino serie
• Bticino serie
International
• Bticino serie
• Bticino serie
• Bticino serie
• Bticino serie
Axolute
Living
Light
Light tech
Magic
Matix
• Vimar serie Idea
• Vimar serie Plana
• Autodiagnosi elettronica con segnalatore
guasto sensonre
• Soglia d’intervento ad una concentrazione
dell’ 8% del L.I.E. (Limite inferiore
di esplosività) del Gas
• Ritardo intenzionale di preriscaldo
dall’inserzione in rete
dell’ apparecchio circa 1 minuto
• Ritardo intenzionale allarme acustico
e comando relè circa 15 secondi
5 anni dalla data di alimentazione del rivelatore
* Tutti i marchi riportati sond registrati dai legittimi proprietari.
Durata senore catalitico
>
Modelli
Codice
OB510000
OB510100
Modello
ONDA METANO
ONDA GPL
Descrizione
Rivelatore Gas Metano
Rivelatore Gas GPL
Comando elettrovalvola
normalmente chiusa
>
Collegamento
Comando elettrovalvola
normalmente aperta
5
