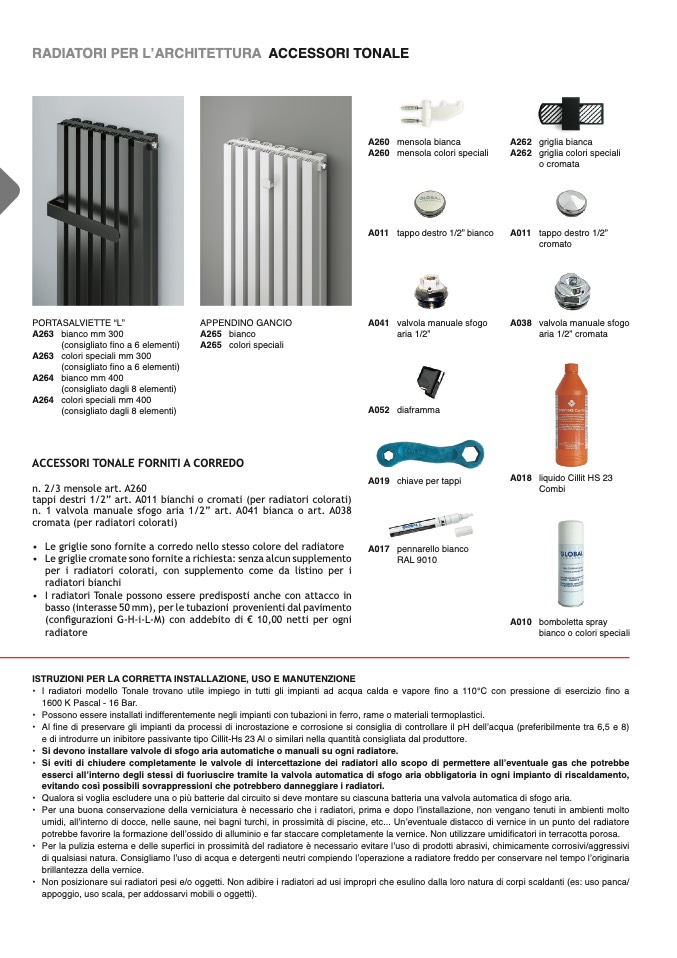

RADIATORI PER L’ARCHITETTURA ACCESSORI TONALE
A260 mensola bianca
A260 mensola colori speciali
A262 griglia bianca
A262 griglia colori speciali
o cromat
a
A011 tappo destro 1/2” bianco
A011 tappo destro 1/2
”
cromat
o
PORTASALVIETTE “L
”
A263 bianco mm 300
(consigliato
fi no a 6 elementi
)
A263 colori speciali mm 30
0
(consigliato
fi no a 6 elementi
)
A264 bianco mm 400
(consigliato dagli 8 elementi
)
A264 colori speciali mm 40
0
(consigliato dagli 8 elementi
)
APPENDINO GANCIO
A265 bianc
o
A265 colori special
i
A041 valvola manuale sfogo
aria 1/2
”
A038 valvola manuale sfogo
aria 1/2” cromat
a
A052 diaframma
ACCESSORI TONALE FORNITI A CORRED
O
n. 2/3 mensole art. A26
0
tappi destri 1/2” art. A011 bianchi o cromati (per radiatori colorati)
n. 1 valvola manuale sfogo aria 1/2” art. A041 bianca o art. A038
cromata (per radiatori colorati)
• Le griglie sono fornite a corredo nello stesso colore del radiator
e
• Le griglie cromate sono fornite a richiesta: senza alcun supplemento
per i radiatori colorati, con supplemento come da listino per
i
radiatori bianch
i
• I radiatori Tonale possono essere predisposti anche con attacco in
basso (interasse 50 mm), per le tubazioni provenienti dal pavimento
(con
fi gurazioni G-H-i-L-M) con addebito di € 10,00 netti per ogni
radiatore
A019 chiave per tappi
A018 liquido Cillit HS 23
Comb
i
A017 pennarello bianco
RAL 9010
A010 bomboletta spra
y
bianco o colori speciali
ISTRUZIONI PER LA CORRETTA INSTALLAZIONE, USO E MANUTENZION
E
• I radiatori modello Tonale trovano utile impiego in tutti gli impianti ad acqua calda e vapore fi no a 110°C con pressione di esercizio fi no a
1600 K Pascal - 16 Bar.
• Possono essere installati indifferentemente negli impianti con tubazioni in ferro, rame o materiali termoplastici.
• Al fi ne di preservare gli impianti da processi di incrostazione e corrosione si consiglia di controllare il pH dell’acqua (preferibilmente tra 6,5 e 8
)
e di introdurre un inibitore passivante tipo Cillit-Hs 23 Al o similari nella quantità consigliata dal produttore.
• Si devono installare valvole di sfogo aria automatiche o manuali su ogni radiatore.
• Si eviti di chiudere completamente le valvole di intercettazione dei radiatori allo scopo di permettere all’eventuale gas che potrebbe
esserci all’interno degli stessi di fuoriuscire tramite la valvola automatica di sfogo aria obbligatoria in ogni impianto di riscaldamento,
evitando così possibili sovrappressioni che potrebbero danneggiare i radiatori
.
• Qualora si voglia escludere una o più batterie dal circuito si deve montare su ciascuna batteria una valvola automatica di sfogo aria.
• Per una buona conservazione della verniciatura è necessario che i radiatori, prima e dopo l’installazione, non vengano tenuti in ambienti molto
umidi, all’interno di docce, nelle saune, nei bagni turchi, in prossimità di piscine, etc... Un’eventuale distacco di vernice in un punto del radiatore
potrebbe favorire la formazione dell’ossido di alluminio e far staccare completamente la vernice. Non utilizzare umidi
fi catori in terracotta porosa.
• Per la pulizia esterna e delle superfi ci in prossimità del radiatore è necessario evitare l’uso di prodotti abrasivi, chimicamente corrosivi/aggressivi
di qualsiasi natura. Consigliamo l’uso di acqua e detergenti neutri compiendo l’operazione a radiatore freddo per conservare nel tempo l’originaria
brillantezza della vernice.
• Non posizionare sui radiatori pesi e/o oggetti. Non adibire i radiatori ad usi impropri che esulino dalla loro natura di corpi scaldanti (es: uso panca/
appoggio, uso scala, per addossarvi mobili o oggetti).
