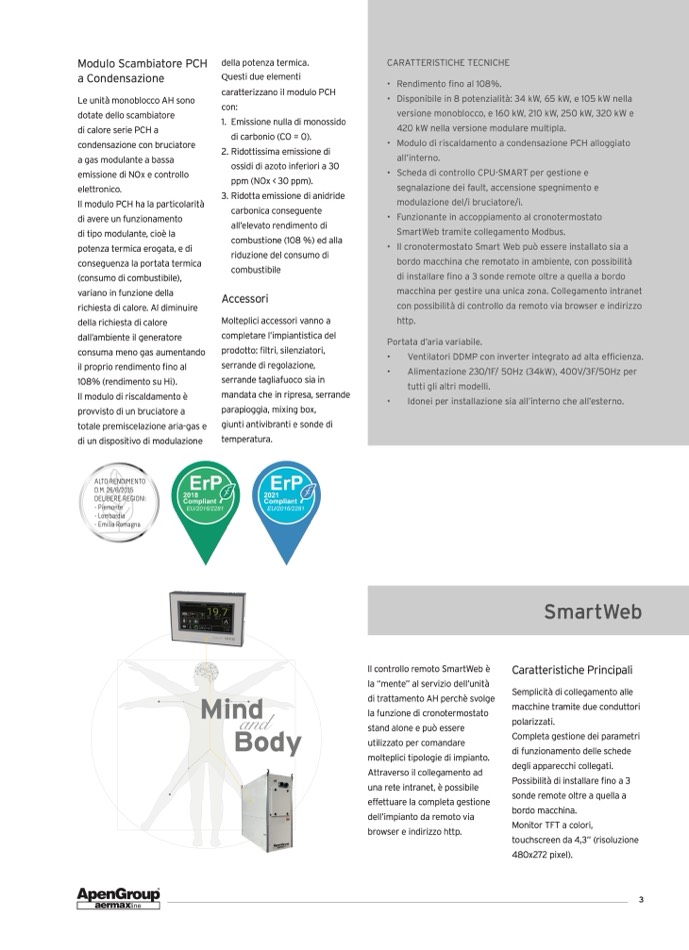

Modulo Scambiatore PCH
a Condensazione
della potenza termica.
Questi due elementi
caratterizzano il modulo PCH
con:
1. Emissionenulladimonossido
di carbonio (CO = 0).
2. Ridottissima emissione di
ossidi di azoto inferiori a 30
ppm (NOx < 30 ppm).
3. Ridotta emissione di anidride
carbonica conseguente
all’elevato rendimento di
combustione (108 %) ed alla
riduzione del consumo di
combustibile
Accessori
Molteplici accessori vanno a
completare l’impiantistica del
prodotto: filtri, silenziatori,
serrande di regolazione,
serrande tagliafuoco sia in
mandata che in ripresa, serrande
parapioggia, mixing box,
giunti antivibranti e sonde di
temperatura.
Le unità monoblocco AH sono
dotate dello scambiatore
di calore serie PCH a
condensazione con bruciatore
a gas modulante a bassa
emissione di NOx e controllo
elettronico.
Il modulo PCH ha la particolarità
di avere un funzionamento
di tipo modulante, cioè la
potenza termica erogata, e di
conseguenza la portata termica
(consumo di combustibile),
variano in funzione della
richiesta di calore. Al diminuire
della richiesta di calore
dall’ambiente il generatore
consuma meno gas aumentando
il proprio rendimento fino al
108% (rendimento su Hi).
Il modulo di riscaldamento è
provvisto di un bruciatore a
totale premiscelazione aria-gas e
di un dispositivo di modulazione
ll controllo remoto SmartWeb è
la “mente” al servizio dell’unità
di trattamento AH perchè svolge
la funzione di cronotermostato
stand alone e può essere
utilizzato per comandare
molteplici tipologie di impianto.
Attraverso il collegamento ad
una rete intranet, è possibile
effettuare la completa gestione
dell’impianto da remoto via
browser e indirizzo http.
Caratteristiche Principali
Semplicità di collegamento alle
macchine tramite due conduttori
polarizzati.
Completa gestione dei parametri
di funzionamento delle schede
degli apparecchi collegati.
Possibilità di installare fino a 3
sonde remote oltre a quella a
bordo macchina.
Monitor TFT a colori,
touchscreen da 4,3” (risoluzione
480x272 pixel).
3
CARATTERISTICHE TECNICHE
• Rendimento fino al 108%.
• Disponibile in 8 potenzialità: 34 kW, 65 kW, e 105 kW nella
versione monoblocco, e 160 kW, 210 kW, 250 kW, 320 kW e
420 kW nella versione modulare multipla.
• Modulo di riscaldamento a condensazione PCH alloggiato
all’interno.
• Scheda di controllo CPU-SMART per gestione e
segnalazione dei fault, accensione spegnimento e
modulazione del/i bruciatore/i.
• Funzionante in accoppiamento al cronotermostato
SmartWeb tramite collegamento Modbus.
• Il cronotermostato Smart Web può essere installato sia a
bordo macchina che remotato in ambiente, con possibilità
di installare fino a 3 sonde remote oltre a quella a bordo
macchina per gestire una unica zona. Collegamento intranet
con possibilità di controllo da remoto via browser e indirizzo
http.
Portata d’aria variabile.
•
Ventilatori DDMP con inverter integrato ad alta efficienza.
•
Alimentazione 230/1F/ 50Hz (34kW), 400V/3F/50Hz per
tutti gli altri modelli.
•
Idonei per installazione sia all’interno che all’esterno.
SmartWeb
