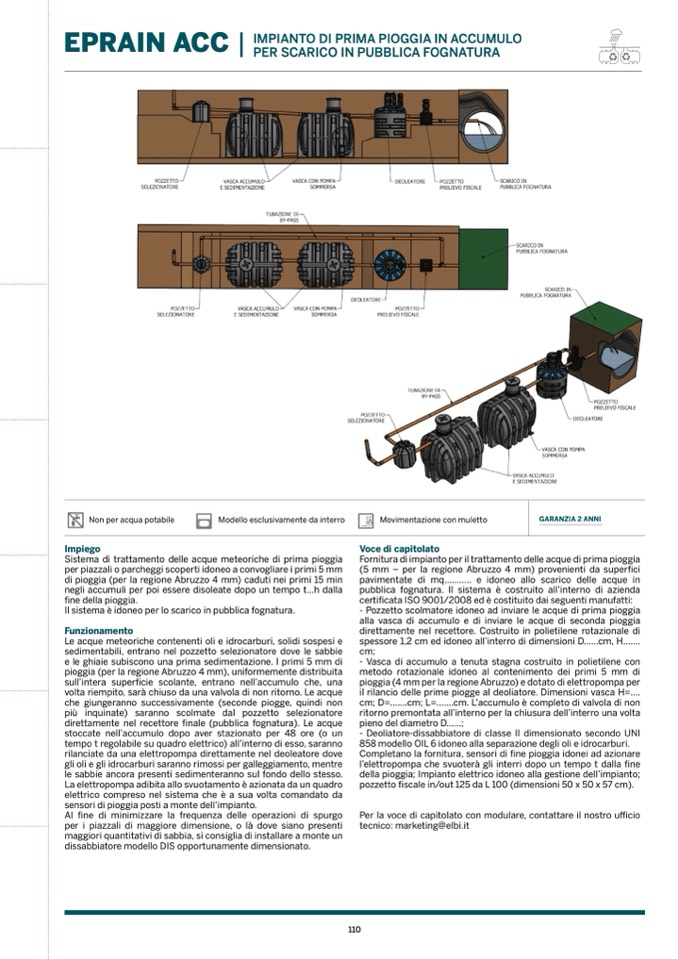

EPRAIN ACC |
IMPIANTO DI PRIMA PIOGGIA IN ACCUMULO
PER SCARICO IN PUBBLICA FOGNATURA
Non per acqua potabile
Modello esclusivamente da interro
Impiego
Sistema di trattamento delle acque meteoriche di prima pioggia
per piazzali o parcheggi scoperti idoneo a convogliare i primi 5 mm
di pioggia (per la regione Abruzzo 4 mm) caduti nei primi 15 min
negli accumuli per poi essere disoleate dopo un tempo t...h dalla
fine della pioggia.
Il sistema è idoneo per lo scarico in pubblica fognatura.
Funzionamento
Le acque meteoriche contenenti oli e idrocarburi, solidi sospesi e
sedimentabili, entrano nel pozzetto selezionatore dove le sabbie
e le ghiaie subiscono una prima sedimentazione. I primi 5 mm di
pioggia (per la regione Abruzzo 4 mm), uniformemente distribuita
sull’intera superficie scolante, entrano nell’accumulo che, una
volta riempito, sarà chiuso da una valvola di non ritorno. Le acque
che giungeranno successivamente (seconde piogge, quindi non
più inquinate) saranno scolmate dal pozzetto selezionatore
direttamente nel recettore finale (pubblica fognatura). Le acque
stoccate nell’accumulo dopo aver stazionato per 48 ore (o un
tempo t regolabile su quadro elettrico) all’interno di esso, saranno
rilanciate da una elettropompa direttamente nel deoleatore dove
gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentre
le sabbie ancora presenti sedimenteranno sul fondo dello stesso.
La elettropompa adibita allo svuotamento è azionata da un quadro
elettrico compreso nel sistema che è a sua volta comandato da
sensori di pioggia posti a monte dell’impianto.
Al fine di minimizzare la frequenza delle operazioni di spurgo
per i piazzali di maggiore dimensione, o là dove siano presenti
maggiori quantitativi di sabbia, si consiglia di installare a monte un
dissabbiatore modello DIS opportunamente dimensionato.
Movimentazione con muletto
Voce di capitolato
GARANZIA 2 ANNI
Fornitura di impianto per il trattamento delle acque di prima pioggia
(5 mm – per la regione Abruzzo 4 mm) provenienti da superfici
pavimentate di mq........... e idoneo allo scarico delle acque in
pubblica fognatura. Il sistema è costruito all’interno di azienda
certificata ISO 9001/2008 ed è costituito dai seguenti manufatti:
- Pozzetto scolmatore idoneo ad inviare le acque di prima pioggia
alla vasca di accumulo e di inviare le acque di seconda pioggia
direttamente nel recettore. Costruito in polietilene rotazionale di
spessore 1,2 cm ed idoneo all’interro di dimensioni D......cm, H.......
cm;
- Vasca di accumulo a tenuta stagna costruito in polietilene con
metodo rotazionale idoneo al contenimento dei primi 5 mm di
pioggia (4 mm per la regione Abruzzo) e dotato di elettropompa per
il rilancio delle prime piogge al deoliatore. Dimensioni vasca H=....
cm; D=.......cm; L=.......cm. L’accumulo è completo di valvola di non
ritorno premontata all’interno per la chiusura dell’interro una volta
pieno del diametro D......;
- Deoliatore-dissabbiatore di classe II dimensionato secondo UNI
858 modello OIL 6 idoneo alla separazione degli oli e idrocarburi.
Completano la fornitura, sensori di fine pioggia idonei ad azionare
l’elettropompa che svuoterà gli interri dopo un tempo t dalla fine
della pioggia; Impianto elettrico idoneo alla gestione dell’impianto;
pozzetto fiscale in/out 125 da L 100 (dimensioni 50 x 50 x 57 cm).
Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico: marketing@elbi.it
