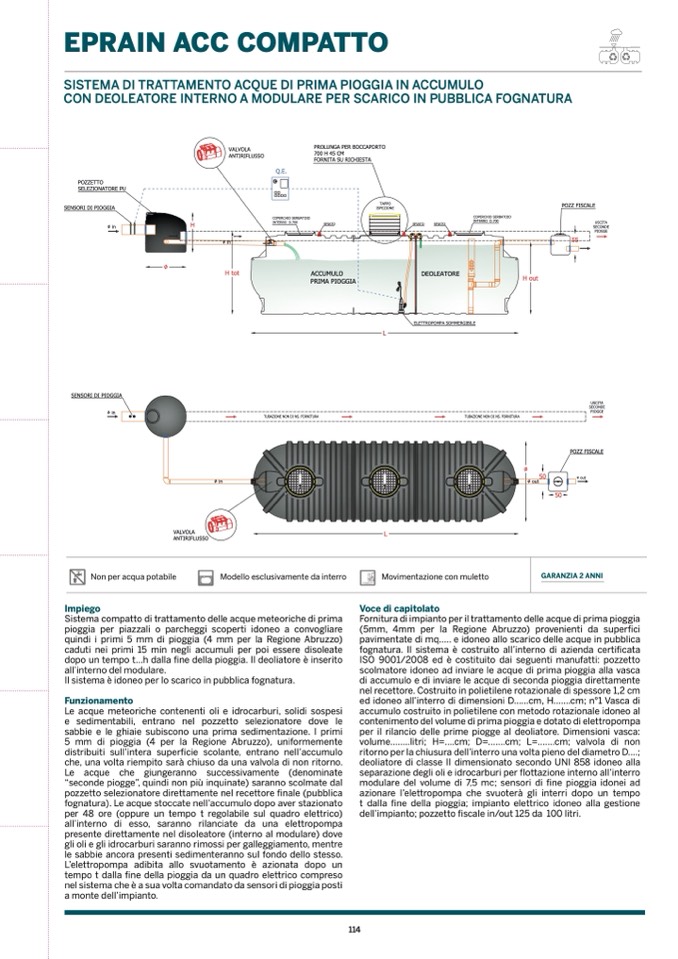

EPRAIN ACC COMPATTO
SISTEMA DI TRATTAMENTO ACQUE DI PRIMA PIOGGIA IN ACCUMULO
CON DEOLEATORE INTERNO A MODULARE PER SCARICO IN PUBBLICA FOGNATURA
POZZETTO
SELEZIONATORE PU
SENSORI DI PIOGGIA
∅ in
H
Q.E.
QUADRO ELETTRICO
COPERCHIO SERBATOIO
INTERRO D.700
SFIATO
ACCUMULO
PRIMA PIOGGIA
TAPPO
ISPEZIONE
L
SFIATO
SFIATO
COPERCHIO SERBATOIO
INTERRO D.700
POZZ FISCALE
USCITA
SECONDE
PIOGGE
55
SENSORI DI PIOGGIA
∅ in
TUBAZIONE NON DI NS. FORNITURA
ELETTROPOMPA SOMMERGIBILE
TUBAZIONE NON DI NS. FORNITURA
AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
Movimentazione con muletto
Voce di capitolato
USCITA
SECONDE
PIOGGE
Non per acqua potabile
Impiego
Modello esclusivamente da interro
∅
∅ in
H tot
DEOLEATORE
VALVOLA
ANTIRIFLUSSO
L
Sistema compatto di trattamento delle acque meteoriche di prima
pioggia per piazzali o parcheggi scoperti idoneo a convogliare
quindi i primi 5 mm di pioggia (4 mm per la Regione Abruzzo)
caduti nei primi 15 min negli accumuli per poi essere disoleate
dopo un tempo t...h dalla fine della pioggia. Il deoliatore è inserito
all’interno del modulare.
Il sistema è idoneo per lo scarico in pubblica fognatura.
Funzionamento
Le acque meteoriche contenenti oli e idrocarburi, solidi sospesi
e sedimentabili, entrano nel pozzetto selezionatore dove le
sabbie e le ghiaie subiscono una prima sedimentazione. I primi
5 mm di pioggia (4 per la Regione Abruzzo), uniformemente
distribuiti sull’intera superficie scolante, entrano nell’accumulo
che, una volta riempito sarà chiuso da una valvola di non ritorno.
Le acque che giungeranno successivamente (denominate
“seconde piogge”, quindi non più inquinate) saranno scolmate dal
pozzetto selezionatore direttamente nel recettore finale (pubblica
fognatura). Le acque stoccate nell’accumulo dopo aver stazionato
per 48 ore (oppure un tempo t regolabile sul quadro elettrico)
all’interno di esso, saranno rilanciate da una elettropompa
presente direttamente nel disoleatore (interno al modulare) dove
gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentre
le sabbie ancora presenti sedimenteranno sul fondo dello stesso.
L’elettropompa adibita allo svuotamento è azionata dopo un
tempo t dalla fine della pioggia da un quadro elettrico compreso
nel sistema che è a sua volta comandato da sensori di pioggia posti
a monte dell’impianto.
Fornitura di impianto per il trattamento delle acque di prima pioggia
(5mm, 4mm per la Regione Abruzzo) provenienti da superfici
pavimentate di mq..... e idoneo allo scarico delle acque in pubblica
fognatura. Il sistema è costruito all’interno di azienda certificata
ISO 9001/2008 ed è costituito dai seguenti manufatti: pozzetto
scolmatore idoneo ad inviare le acque di prima pioggia alla vasca
di accumulo e di inviare le acque di seconda pioggia direttamente
nel recettore. Costruito in polietilene rotazionale di spessore 1,2 cm
ed idoneo all’interro di dimensioni D......cm, H.......cm; n°1 Vasca di
accumulo costruito in polietilene con metodo rotazionale idoneo al
contenimento del volume di prima pioggia e dotato di elettropompa
per il rilancio delle prime piogge al deoliatore. Dimensioni vasca:
volume........litri; H=....cm; D=.......cm; L=.......cm; valvola di non
ritorno per la chiusura dell’interro una volta pieno del diametro D....;
deoliatore di classe II dimensionato secondo UNI 858 idoneo alla
separazione degli oli e idrocarburi per flottazione interno all’interro
modulare del volume di 7,5 mc; sensori di fine pioggia idonei ad
azionare l’elettropompa che svuoterà gli interri dopo un tempo
t dalla fine della pioggia; impianto elettrico idoneo alla gestione
dell’impianto; pozzetto fiscale in/out 125 da 100 litri.
∅ in
∅
∅ out
50
VALVOLA
ANTIRIFLUSSO
PROLUNGA PER BOCCAPORTO
700 H 45 CM
FORNITA SU RICHIESTA
114
H out
POZZ FISCALE
∅ out
GARANZIA 2 ANNI
