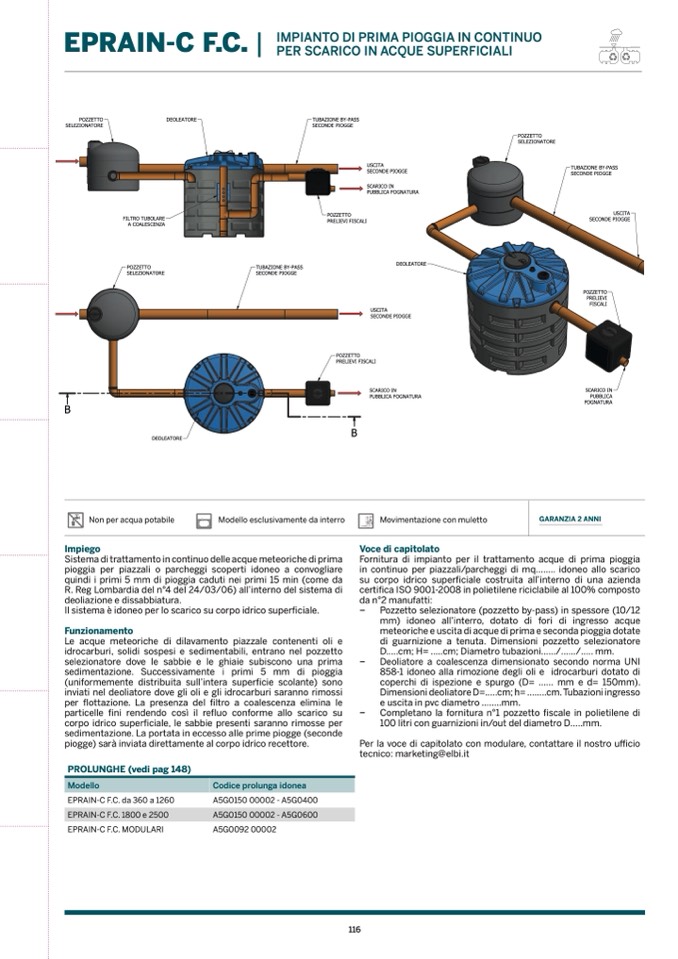

EPRAIN-C F.C. |
IMPIANTO DI PRIMA PIOGGIA IN CONTINUO
PER SCARICO IN ACQUE SUPERFICIALI
TUBAZIONE BY-PASS
SECONDE PIOGGE
POZZETTO
PRELIEVI FISCALI
POZZETTO
SELEZIONATORE
DEOLEATORE
B
Impiego
FILTRO TUBOLARE
A COALESCENZA
POZZETTO
SELEZIONATORE
TUBAZIONE BY-PASS
SECONDE PIOGGE
USCITA
SECONDE PIOGGE
SCARICO IN
PUBBLICA FOGNATURA
DEOLEATORE
USCITA
SECONDE PIOGGE
TUBAZIONE BY-PASS
SECONDE PIOGGE
USCITA
SECONDE PIOGGE
POZZETTO
PRELIEVI
FISCALI
SCARICO IN
PUBBLICA
FOGNATURA
DEOLEATORE
Non per acqua potabile
B
D. GIOVANNELLI
DATA
22/04/2020
DATA
Foglio n.1 di 1
Formato foglio: A3
DENOMINAZIONE
MATERIALE
Sistema di trattamento in continuo delle acque meteoriche di prima
pioggia per piazzali o parcheggi scoperti idoneo a convogliare
quindi i primi 5 mm di pioggia caduti nei primi 15 min (come da
R. Reg Lombardia del n°4 del 24/03/06) all’interno del sistema di
deoliazione e dissabbiatura.
Il sistema è idoneo per lo scarico su corpo idrico superficiale.
Funzionamento
Le acque meteoriche di dilavamento piazzale contenenti oli e
idrocarburi, solidi sospesi e sedimentabili, entrano nel pozzetto
selezionatore dove le sabbie e le ghiaie subiscono una prima
sedimentazione. Successivamente i primi 5 mm di pioggia
(uniformemente distribuita sull’intera superficie scolante) sono
inviati nel deoliatore dove gli oli e gli idrocarburi saranno rimossi
per flottazione. La presenza del filtro a coalescenza elimina le
particelle fini rendendo così il refluo conforme allo scarico su
corpo idrico superficiale, le sabbie presenti saranno rimosse per
sedimentazione. La portata in eccesso alle prime piogge (seconde
piogge) sarà inviata direttamente al corpo idrico recettore.
Fornitura di impianto per il trattamento acque di prima pioggia
in continuo per piazzali/parcheggi di mq........ idoneo allo scarico
su corpo idrico superficiale costruita all’interno di una azienda
certifica ISO 9001-2008 in polietilene riciclabile al 100% composto
da n°2 manufatti:
−
Pozzetto selezionatore (pozzetto by-pass) in spessore (10/12
mm) idoneo all’interro, dotato di fori di ingresso acque
meteoriche e uscita di acque di prima e seconda pioggia dotate
di guarnizione a tenuta. Dimensioni pozzetto selezionatore
D.....cm; H= .....cm; Diametro tubazioni....../....../..... mm.
−
Deoliatore a coalescenza dimensionato secondo norma UNI
858-1 idoneo alla rimozione degli oli e idrocarburi dotato di
coperchi di ispezione e spurgo (D= ...... mm e d= 150mm).
Dimensioni deoliatore D=.....cm; h= ........cm. Tubazioni ingresso
e uscita in pvc diametro ........mm.
−
Completano la fornitura n°1 pozzetto fiscale in polietilene di
100 litri con guarnizioni in/out del diametro D.....mm.
Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico: marketing@elbi.it
PROLUNGHE (vedi pag 148)
Modello
EPRAIN-C F.C. da 360 a 1260
EPRAIN-C F.C. 1800 e 2500
EPRAIN-C F.C. MODULARI
Codice prolunga idonea
A5G0150 00002 - A5G0400
A5G0150 00002 - A5G0600
A5G0092 00002
Modello esclusivamente da interro
Movimentazione con muletto
Voce di capitolato
GARANZIA 2 ANNI
POZZETTO
PRELIEVI FISCALI
SCARICO IN
PUBBLICA FOGNATURA
116
DISEGNATO DA:
D. MASTROGIACOMO
CONTROLLATO DA:
SCALA
EPRAIN C 810 FC _ TAB.3
TRATTAMENTO
TOLLERANZE GENERALI
SECONDO UNI EN 22768-m
1 : 30
SPECIFICHE INTERNE
PESO: 37 kg
S.p.a.
POZZETTO
SELEZIONATORE
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
DISEGNO CODICE
riprodotto ne' reso noto a terzi senza autorizzazione.
Ogni trasgressione verrà punita a norma di legge.
A5ZC008 000FC
